C 油鏡.聯軸 傳動類

支柱固定夾

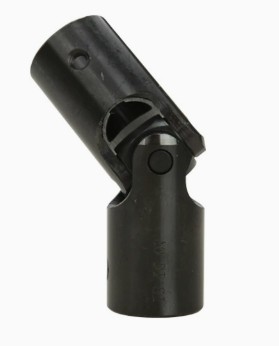

十字形連接件

C101空壓機觀油鏡

產品規格

防爆型空壓油鏡

C-SSCSP 不銹鋼分離型固定環

C-GD 不同心聯軸器

C-MLS不銹鋼鋼星型聯軸器

產品規格

外徑20 長度25 內孔4~10可選

外徑20 長度30 孔徑4~10可選

外徑25 長度30 孔徑4~12可選

外徑25 長度34 孔徑4~12可選

外徑30 長度35 孔徑5~16可選

外徑35 長度35 孔徑5~16可選

外徑35 長度45 孔徑5~16可選

外徑35 長度50 孔徑5~16可選

外徑40 長度50 孔徑8~24可選

外徑40 長度55 孔徑8~24可選

外徑40 長度66 孔徑8~24可選

外徑45 長度50 孔徑8~25可選

外徑45 長度55 孔徑8~25可選

外徑45 長度66 孔徑8~25可選

外徑55 長度78 孔徑12~30可選

外徑65 長度90 孔徑14~40可選

外徑80 長度114 孔徑19~45可選

C-ML鋼製星型聯軸器

產品規格

C010 鋁合金旋入式油鏡



本體Basic structure	油封Sealing screen
鋁合金 AL	橡膠NBR

產品規格

貨號	d		D	H	S
	公制	英制
C010	M10*1.0		16	14	12.7
	M12*1.25		18	15	17
	M12*1.5		18	15	17
	M14*1.5		20	16.5	17
	M16*1.5	1/4	22	16	21
	M18*1.5	3/8	25	17	26
	M20*1.5	1/2	27	17	26
	M24*1.5		31	18	26
	M26*1.5		31	19	32
	M27*1.5	3/4	36	19	32
	M30*1.5		36	19	35
	M33*1.5	1	41	19	35
	M36*1.5		46	22	41
	M42*1.5	1-1/4	52	24	49
	M48*2.0	2-1/2	60	25	55
	M60*2.0	2	68	28	61

C020 押入式油鏡





本體Basic structure

工程塑膠 POM

產品規格

貨號	d	d1	D	H	H1
C020	20	12	22	15	10
	25	16	27	15	10
	32	20	34	16	13
	38	25	40	18	13
	40	28	45	21	13
	45	32	48	18	13
	55	40	58	18	13
	65	50	70	22	13

C030塑膠旋入式油鏡

本體Basic structure	油封Sealing screen
工程塑膠 POM	橡膠NBR

產品規格

貨號	d		D	H	S
	公制	英制
C030	M16*1.5	3/8	22	17	17
	M18*1.5		25	17	22
	M20*1.5	1/2	27	18	24
	M22*1.5		27	18	24
	M24*1.5		31	18	27
	M26*1.5	3/4	31	18	27
	M27*1.5		36	18	31
	M30*1.5		36	19	32
	M33*1.5	1	41	19	36
	M36*1.5		46	22	41
	M42*1.5	1-1/4	52	24	46
	M60*2	2	71	28	62

C050 長型油鏡



本體Basic structure	油封Sealing screen
工程塑膠 POM	橡膠NBR

產品規格

貨號	L	H	L1
C050	80	50	30
	110	80	40
	130	100	60
	155	125	80
	190	160	120

C060銅旋入式油鏡



本體Basic structure	油封Sealing screen
黃銅CU	橡膠NBR

產品規格

貨號	d		S
	公制	英制
C060	M10*1	1/4	14
	M12*1.25		14
	M12*1.5		14
	M14*1.5	3/8	19
	M16*1.5		19
	M18*1.5		19
	M20*1.5	1/2	22
	M22*1.5		24
	M24*1.5		24
	M26*1.5		27
	M27*1.5		27
	M27*2		27
	M30*1.5		30
	M30*2		30
	M33*1.5	1	32
	M33*2		32
	M36*1.5		36
	M42*1.5	1-1/4	42
	M60*2	2	64

C070壓入式注油油杯

本體

黃銅

產品規格



Type	D	H	d
C070	6	6	4
	8	10	5
	10	12	6
	12	14	11
	16	20	11
	25	30	13

c090銅旋入式油鏡

1寸	G1-1/4 1.2寸	G1-1/2 1.5寸
2寸	M16.1.5	M20.1.5
M33.1.5	M36*1.5	M42*1.5
M48.1.5	M26*1.5	G3/4
G1/2(六角）	M27*1.5	M26

C100 耐高溫耐高壓油鏡

耐壓  > 5MPA，溫度-30 ℃ -200 ℃

產品規格

G1/4	G3/8	G1/2	G3/4
G1-1/4	G1-1/2	G2	NPT 1/2
NPT 3/4	NPT 1-1/4	NPT 1-1/2	NPT 2
3/4-16UNF	7/8-14UNF	15/16-20UNF	1-1/8-18UNF
1-1/4-11UNF	1-5/16-12UNF	1-7/8-12UNF	2-1/4-12UNF
G1	NPT1	R3/4

C-BS68 POM包膠滾輪

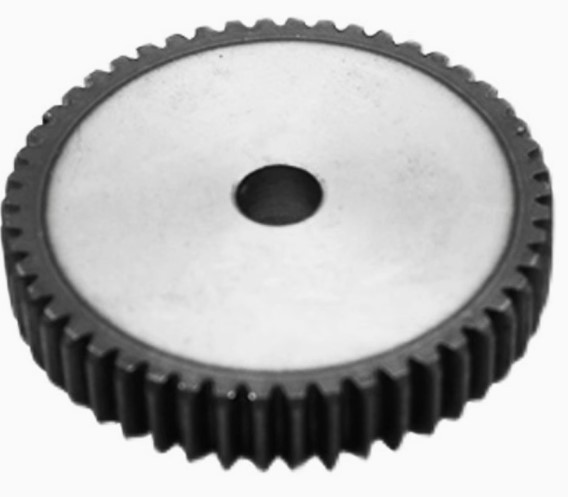

C-GEAHB 1模齒輪

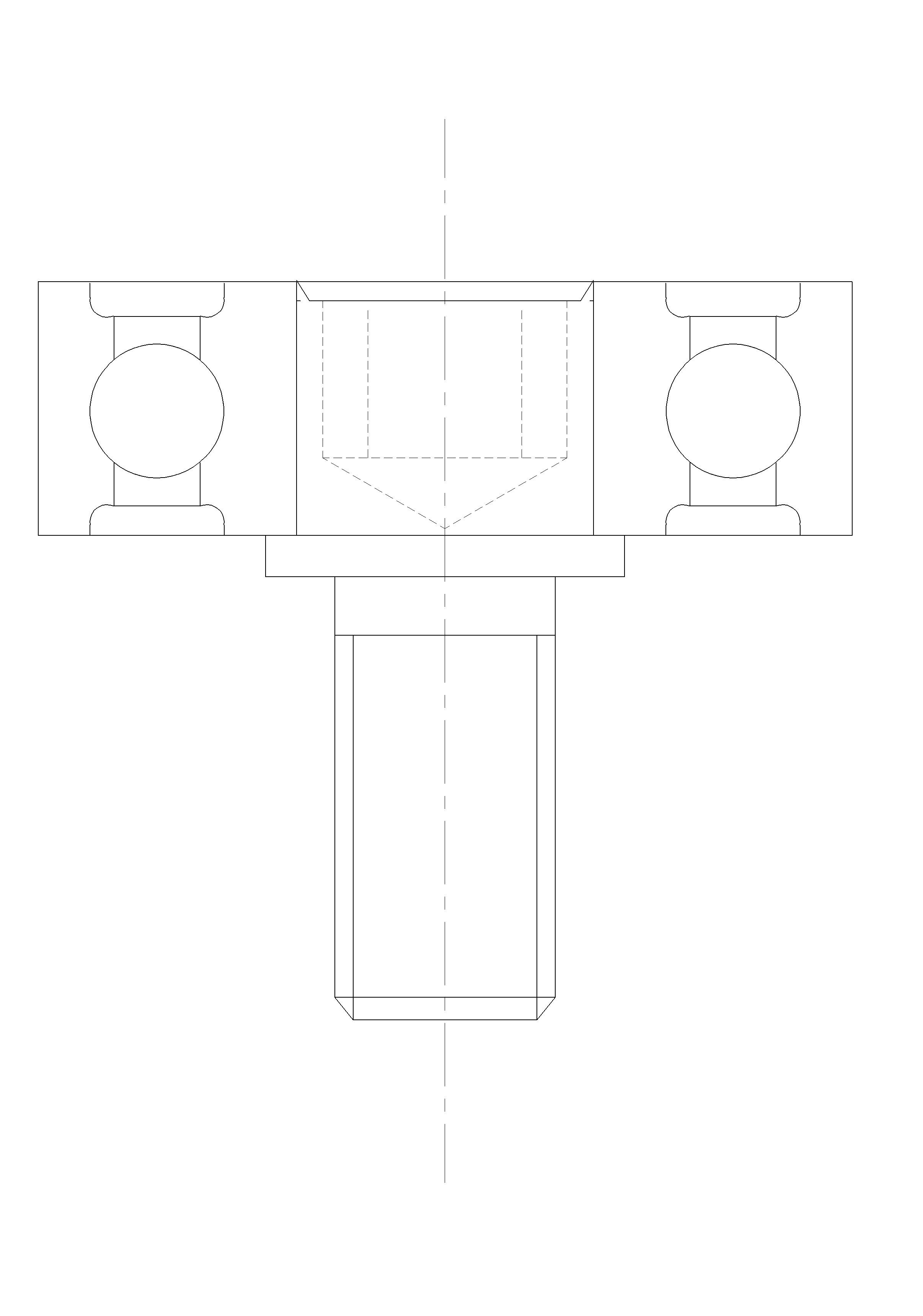

C-NTBGT 外螺紋軸承

產品規格

C-NM 爪式彈型聯軸器

產品規格

C-PUT-優力膠導輪

C-SP鏈輪

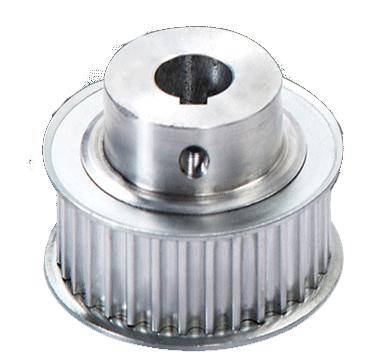

XL型平面時規輪

SCSNK雙切割面開口型固定環

產品規格

鋁制雙面切割標準型SCSNK-6*20*8	鋁制雙面切割標準型SCSNK-8*25*8	鋁制雙面切割標準型SCSNK-8*25*10
鋁制雙面切割標準型SCSNK-10*30*10	鋁制雙面切割標準型SCSNK-12*30*10	鋁制雙面切割標準型SCSNK-15*35*12
鋁制雙面切割標準型SCSNK-16*35*12	鋁制雙面切割標準型SCSNK-20*40*10	鋁制雙面切割標準型SCSNK-20*40*12
鋁制雙面切割標準型SCSNK-25*45*12	鋁制雙面切割標準型SCSNK-25*50*15	鋁制雙面切割標準型SCSNK-30*55*15
鋁制雙面切割標準型SCSNK-35*60*15	鋁制雙面切割標準型SCSNK-40*70*18	鋁制雙面切割側孔型SCJNK-10*30*10
鋁制雙面切割側孔型SCJNK-12*30*10	鋁制雙面切割側孔型SCJNK-15*35*12	鋁制雙面切割側孔型SCJNK-16*35*12
鋁制雙面切割側孔型SCJNK-20*40*10	鋁制雙面切割側孔型SCJNK-25*50*15	鋁制雙面切割側孔型SCJNK-30*55*15
鋁制雙面切割側孔型SCJNK-35*60*15	鋁制雙面切割側孔型SCJNK-40*70*18	鋁制雙面切割面安裝孔-SCKNK10*30*10
雙面切割面安裝孔-SCKNK12*30*10	雙面切割面安裝孔-SCKNK15*35*12	雙面切割面安裝孔-SCKNK16*35*10
雙面切割面安裝孔-SCKNK20*40*10	雙面切割面安裝孔-SCKNK25*50*15	雙面切割面安裝孔-SCKNK30*55*15
雙面切割面安裝孔-SCKNK35*60*15	雙面切割面安裝孔-SCKNK40*70*18

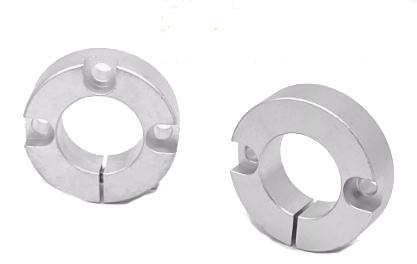

雙孔 三孔固定環

產品規格

雙沉孔--6*24*8*M3	雙沉孔--8*25*8*M3	雙沉孔--8*28*10*M4
雙沉孔--10*33*10*M5	雙沉孔--12*35*10*M5	雙沉孔--12*35*12*M5
雙沉孔--13*33*10*M4	雙沉孔--15*38*12*M5	雙沉孔--16*38*12*M5
雙沉孔--20*42*12*M5	雙沉孔--20*45*15*M6	雙沉孔--25*48*12*M5
雙沉孔--30*55*15*M6	雙沉孔--35*60*15*M6	雙沉孔--40*78*18*M8
雙沉孔--50*88*22*M10	三沉孔--6*24*10*M3	三沉孔--8*28*10*M4
三沉孔--10*33*10*M5	三沉孔--12*35*10*M5	三沉孔--12*35*12-M5
三沉孔--13*33*10*M4	三沉孔--15*38*12*M5	三沉孔--16*38*12*M5
三沉孔--20*42*12*M5	三沉孔--20*45*15*M6	三沉孔--25*48*12*M5
三沉孔--25*50*15*M6	三沉孔--30*55*15*M6	三沉孔--35*60*15-M6
三沉孔--40*78*18-M8	三沉孔--50*88*22-M10

C-SCSPD分離行緩衝固定環

產品規格

SCSPD6（6*20*11）	SCSPD8（8*25*11）	SCSPD10（10*30*13）
SCSPD12（12*30*13）	SCSPD13（13*30*13）	SCSPD14（14*30*13）
SCSPD15（15*35*15）	SCSPD16（16*35*16）	SCSPD17（17*35*18）
SCSPD18（18*40*15）	SCSPD20（20*40*15）	SCSPD22（22*45*15）
SCSPD25（25*45*15）	SCSPD28（28*50*15）	SCSPD30（30*55*18）
SCSPD32（32*60*18）	SCSPD35（35*60*18）	SCSPD38（38*70*21）
SCSPD40（40*70*21）	SCSPD45（45*80*25）	SCSPD50（50*85*25）
SCSPD55（55*90*25）	SCSPD60（60*95*25）

C-SCSPK分離型雙孔固定環

產品規格

內6*外20*厚8	內8*外25*厚8	內10*外30*厚8
內10*外30*厚10	內10*外35*厚15	內12*外30*厚8
內12*外30*厚10	內12*外30*厚12	內12*外35*厚15
內13*外30*厚10	內13*外34*厚12	內13*外35*厚15
內15*外34*厚10	內15*外35*厚12	內15*外40*厚15
內16*外35*厚10	內16*外35*厚12	內16*外40*厚15
內18*外40*厚10	內18*外40*厚12	內18*外45*厚15
內20*外40*厚10	內20*外40*厚12	內20*外45*厚15
內25*外45*厚12	內30*外55*厚15	內30*外60*厚20
內35*外60*厚15	內40*外70*厚18	內45*外80*厚22
內50*外85*厚22	內60*外95*厚22

開口雙孔型固定環

產品規格

SCSM/W6*20*8	SCSM/W8*25*8	SCSM/W8*25*10
SCSM/W10*30*8	SCSM/W10*30*10	SCSM/W10*30*12
SCSM/W12*30*8	SCSM/W12*30*10	SCSM/W12*30*12
SCSM/W13*30*10	SCSM/W13*34*12	SCSM/W15*34*10
SCSM/W15*35*12	SCSM/W15*40*15	SCSM/W16*35*10
SCSM/W16*35*12	SCSM/W16*40*15	SCSM/W18*40*10
SCSM/W18*40*12	SCSM/W18*45*15	SCSM/W20*40*10
SCSM/W20*40*12	SCSM/W20*45*15	SCSM/W25*45*12
SCSM/W25*50*15	SCSM/W30*55*15	SCSM/W35*60*15
SCSM/W40*70*18	SCSM/W45*80*22	SCSM/W50*85*22
SCSM/W60*95*22

C-SCSRAW凸頭型止動環

產品規格

SCSRAW6*15*8*8	SCSRAW8*16*11*10	SCSRAW10*18*13*10
SCSRAW12*22*15*10	SCSRAW15*25*18*10	SCSRAW17*27*20*10
SCSRAW20*32*23*12	SCSRAW25*42*28*12	SCSRAW30*45*33*15.5
SCSRAW35*50*38*15.5	SCSRAW40*60*43*21

SCSNAW 凸頭開口型固定環

產品規格

SCSNAW6*20*8*9	SCSNAW8*25*11*11.5	SCSNAW10*30*12*11.5
SCSNAW12*30*14*11.5	SCSNAW15*34*17*11.5	SCSNAW17*34*20*11.5
SCSNAW20*40*23*14	SCSNAW25*45*28*14	SCSNAW30*55*33*17.5
SCSNAW30*55*35*17.5	SCSNAW35*60*38*17.5	SCSNAW40*70*43*17.5
SCSNAW50*85*55*22.5	SCSLAW6*20*9*12	SCSLAW8*25*12*14
SCSLAW10*30*13*14	SCSLAW12*30*15*14	SCSLAW15*34*18*14
SCSLAW17*34*21*14	SCSLAW17*35*24*14	SCSLAW20*40*24*17
SCSLAW20*40*27*17	SCSLAW25*45*29*17	SCSLAW25*45*31*17
SCSLAW30-35	SCSLAW30-38	SCSLAW35-41
SCSLAW40-45	SCSLAW50-57

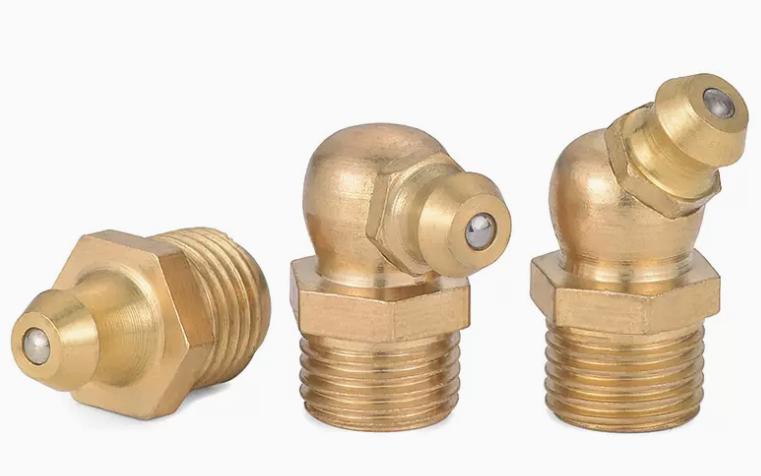

黃銅油嘴

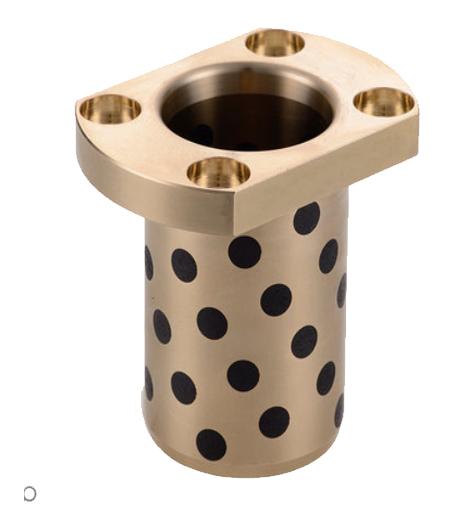

切邊法蘭石磨襯套

翻邊無給油襯套

產品規格

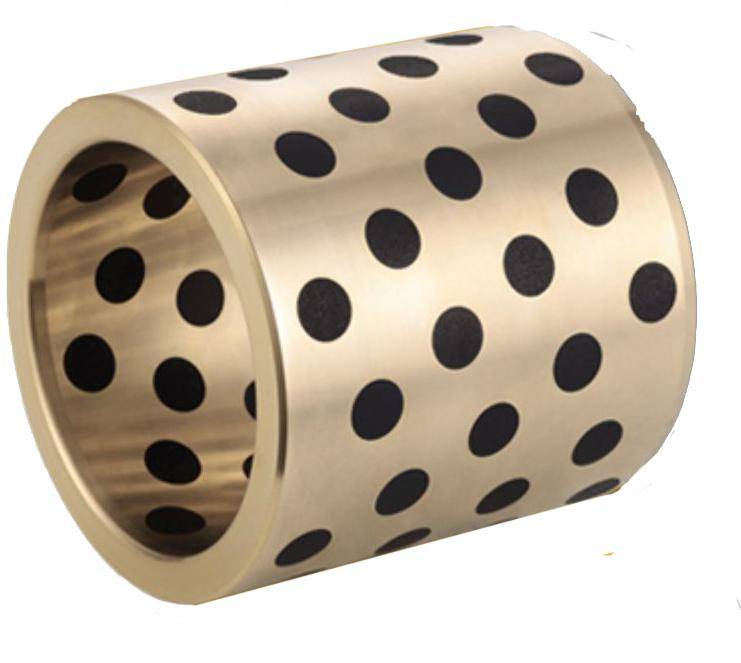

無給油襯套

產品規格

內徑Ⅹ外徑Ⅹ長度
	3*5*3	3*5*4	3*5*5
3*5*6	4*6*3	4*6*4	4*6*5
4*6*6	4*6*8	4*6*10	5*7*4
5*7*5	5*7*6	5*7*7	5*7*8
5*7*10	5*7*12	5*7*15	6*8*4
6*8*5	6*8*6	6*8*8	6*8*10
6*8*12	6*8*15	6*8*20	7*9*5
7*9*6	7*9*8	7*9*10	7*9*12
7*9*15	8*10*4	8*10*5	8*10*6
8*10*8	8*10*10	8*10*12	8*10*14
8*10*15	8*10*20	8*10*25	9*11*8
9*11*9	9*11*10	10*12*5	10*12*6
10*12*7	10*12*8	10*12*10	10*12*12
10*12*15	10*12*18	10*12*20	10*12*25
10*12*30	11*13*8	11*13*10	11*13*12
12*14*4	12*14*5	12*14*6	12*14*8
12*14*10	12*14*12	12*14*15	12*14*18
12*14*19	12*14*20	12*14*25	12*14*30
12*14*40	13*15*8	13*15*10	13*15*12
13*15*15	13*15*20	14*16*6	14*16*8
14*16*10	14*16*12	14*16*15	14*16*20
14*16*25	14*16*30	14*16*35	14*16*40
15*17*8	15*17*10	15*17*12	15*17*15
15*17*18	15*17*20	15*17*25	15*17*30
16*18*6	16*18*8	16*18*10	16*18*12
16*18*15	16*18*18	16*18*20	16*18*25
16*18*30	17*19*10	17*19*12	17*19*15
17*19*20	17*19*25	17*19*30	18*20*6
18*20*8	18*20*10	18*20*12	18*20*15
18*20*18	18*20*20	18*20*25	18*20*30
18*20*35	20*23*6	20*23*8	20*23*10
20*23*12	20*23*15	20*23*18	20*23*20
20*23*25	20*23*27	20*23*30	20*23*35
20*23*40	20*23*45	20*23*50	22*25*8
22*25*10	22*25*12	22*25*15	22*25*20
22*25*25	22*25*30	22*25*35	22*25*40
22*25*50	25*28*10	25*28*12	25*28*15
25*28*18	25*28*20	25*28*25	25*28*30
25*28*35	25*28*40	25*28*45	25*28*50
25*30*25	28*32*10	28*32*12	28*32*15
28*32*20	28*32*25	28*32*30	28*32*35
28*32*40	28*32*45	28*32*50	30*34*8
30*34*10	30*34*12	30*34*15	30*34*20
30*34*25	30*34*30	30*34*35	30*34*40
30*34*45	30*34*50	30*34*60	32*36*15
32*36*20	32*36*25	32*36*30	32*36*35
32*36*40	32*36*50	35*39*10	35*39*12
35*39*15	35*39*20	35*39*25	35*39*30
35*39*35	35*39*40	35*39*45	35*39*50
36*40*29	36*40*30

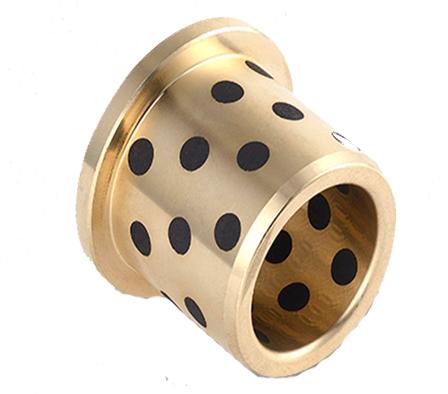

台階石墨趁套

產品規格

台階直徑*厚度/內徑*外徑*長度
	5-10(14*2/5*9*10)	5-12(14*2/5*9*12)
5-15(14*2/5*9*15)	5-20(14*2/5*9*20)	6-10(16*2/6*10*10)
6-12(16*2/6*10*12)	6-15(16*2/6*10*15)	6-20(16*2/6*10*20)
8-8(20*2/8*12*8)	8-10(20*2/8*12*10)	8-12(20*2/8*12*12)
8-15(20*2/8*12*15)	8-20(20*2/8*12*20)	8-25(20*2/8*12*25)
8-30(20*2/8*12*30)	10-8(22*2/10*14*8)	10-10(22*2/10*14*10)
10-12(22*2/10*14*12)	10-15(22*2/10*14*15)	10-20(22*2/10*14*20)
10-25(22*2/10*14*25)	10-30(22*2/10*14*30)	5-8(11*2/5*7*8)
5-10(11*2/5*7*10)	5-12(11*2/5*7*12)	5-15(11*2/5*7*15)
6-8(12*2/6*8*8)	6-10(12*2/6*8*10)	6-12(12*2/6*8*12)
6-15(12*2/6*8*15)	6-20(12*2/6*8*20)	8-10(14*2/8*10*10)
8-12(14*2/8*10*12)	8-15(14*2/8*10*15)	8-20(14*2/8*10*20)
10-10(16*2/10*12*10)	10-12(16*2/10*12*12)	10-15(16*2/10*12*15)
10-20(16*2/10*12*20)	10-30(16*2/10*12*30)	12-10(21*3/12*15*10)
12-12(21*3/12*15*12)	12-15(21*3/12*15*15)	12-20(21*3/12*15*20)
12-25(21*3/12*15*25)	12-30(21*3/12*15*30）	15-10(28*3/15*21*10)
15-12(28*3/15*21*12)	15-15(28*3/15*21*15)	15-20(28*3/15*21*20)
15-25(28*3/15*21*25)	15-30(28*3/15*21*30)	15-35(28*3/15*21*35)
15-40(28*3/15*21*40)	16-10(29*3/16*22*10)	16-12(29*3/16*22*12)
16-15(29*3/16*22*15)	16-20(29*3/16*22*20)	16-25(29*3/16*22*25)
16-30(29*3/16*22*30)	16-35(29*3/16*22*35)	16-40(29*3/16*22*40)
18-12(32*3/18*24*12)	18-15(32*3/18*24*15)	18-20(32*3/18*24*20)
18-25(32*3/18*24*25)	18-30(32*3/18*24*30)	18-35(32*3/18*24*35)
18-40(32*3/18*24*40)	18-50(32*3/18*24*50)	20-15(40*5/20*28*15)
20-20(40*5/20*28*20)	20-25(40*5/20*28*25)	20-30(40*5/20*28*30)
20-40(40*5/20*28*40)	20-50(40*5/20*28*50)	20-15(40*5/20*30*15)
20-20(40*5/20*30*20)	20-25(40*5/20*30*25)	20-30(40*5/20*30*30)
20-35(40*5/20*30*35)	20-40(40*5/20*30*40)	20-45(40*5/20*30*45)
20-50(40*5/20*30*50)	20-60(40*5/20*30*60)

SCCAW止動型固定環

產品規格

內徑3*外徑7*厚度6	內徑3*外徑7*厚度8	內徑4*外徑8*厚度6
內徑4*外徑8*厚度8	內徑5*外徑11*厚度6	內徑5*外徑11*厚度8
內徑6*外徑12*厚度6	內徑6*外徑12*厚度8	內徑8*外徑14*厚度6
內徑8*外徑14*厚度8	內徑10*外徑16*厚度6	內徑10*外徑16*厚度8
內徑12*外徑20*厚度6	內徑12*外徑20*厚度8	內徑13*外徑22厚度*8
內徑14*外徑21*厚度8	內徑15*外徑24*厚度10	內徑16*外徑26*厚度10
內徑17*外徑32*厚度10	內徑18*外徑32*厚度10	內徑20*外徑32*厚度10
內徑20*外徑32*厚度12	內徑22*外徑35*厚度10	內徑25*外徑38*厚度12
內徑26*外徑38*厚度12	內徑30*外徑46*厚度15	內徑32*外徑46*厚度15
內徑35*外徑50*厚度15	內徑40*外徑60*厚度20	內徑45*外徑60*高度20
內徑50*外徑70*厚度22



C-SCSP分離型固定環

產品規格

內徑3*外徑16*厚度8	內徑4*外徑18*厚度8	內徑5*外徑20*厚度8
內徑6*外徑20*厚度8	內徑8*外徑25*厚度8	內徑10*外徑30*厚度10
內徑12*外徑30*厚度10	內徑13*外徑30*厚度10	內徑14*外徑30*厚度10
內徑15*外徑35*厚度12	內徑16*外徑35*厚度12	內徑17*外徑35*厚度12
內徑18*外徑40*厚度12	內徑20*外徑35*厚度8	內徑20*外徑40*厚度10
內徑20*外徑40*厚度12	內徑22*外徑45*厚度12	內徑25*外徑45*厚度12
內徑25*外徑50*厚度15	內徑25*外徑55*厚度20	內徑28*外徑50*厚度15
內徑30*外徑50*厚度15	內徑30*外徑55*厚度15	內徑30*外徑60*厚度20
內徑32*外徑60*厚度15	內徑35*外徑60*厚度15	內徑38*外徑70*厚度18
內徑40*外徑70*厚度18	內徑45*外徑80*厚度22	內徑48*外徑85*厚度22
內徑50*外徑85*厚度22	內徑55*外徑95*厚度22	內徑60*外徑95*厚度22
內徑70*外徑115*厚度22	內徑80*外徑130*厚度22	內徑100*外徑150*厚度36

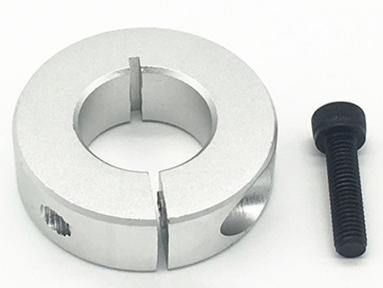

開口型固定環

產品規格

SCSAW3（內3*外16*厚8)	SCSAW4 (內4X外18X厚8)	SCSAW5 (內5X外20X厚8)
SCSAW6 (內6*外20*厚8)	SCSAW8 (內8*外25*厚8)	SCSAW10(內10*外30*厚10)
SCSAW12(內12*外30*厚10)	SCSAW13(內13X外30X厚10)	SCSAW14(內14X外30X厚10)
SCSAW15(內15*外35*厚12)	SCSAW16 (內16*外35*厚12)	SCSAW17(內17*外35*厚12)
SCSAW18(內18*外40*厚12)	SCSAW20 (內20*外40*厚12)	SCSAW22(內22*外45*厚12)
SCSAW25(內25*外45*厚12)	SCSAW28(內28*外50*厚15)	SCSAW30(內30*外55*厚15)
SCSAW32(內32*外60*厚15)	SCSAW35(內35*外60*厚15)	SCSAW40(內40*外70*厚18)
SCSAW45(內45*外80*厚22)	SCSAW50(內50*外85*厚22)	SCSAW60(內60*外95*厚22)

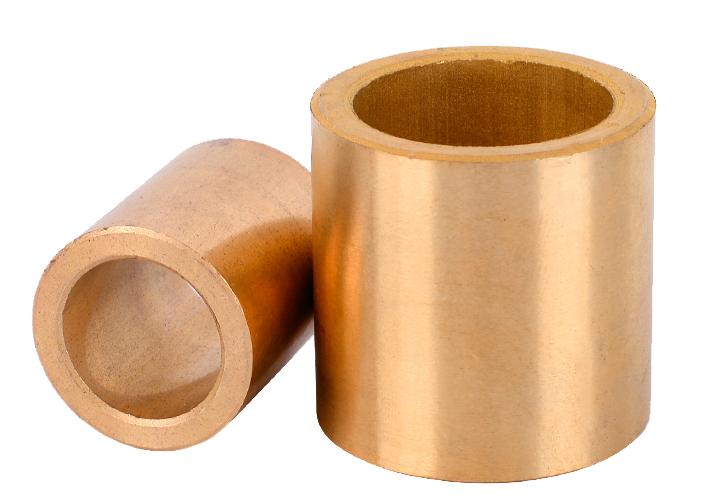

含油銅套

產品規格



3*5*3	3*5*5	3*5*8
3*6*4	3*6*5	3*6*6
4*6*4	4*6*6	4*8*4
4*8*5	4*8*6	4*8*8
4*8*10	5*8*4	5*8*5
5*8*6	5*8*8	5*8*10
5*8*12	5*9*4	5*9*5
5*9*6	5*9*8	5*9*10
6*8*3	6*8*4	6*8*5
6*8*6	6*8*8	6*8*9
6*8*10	6*8*12	6*10*4
6*10*5	6*10*6	6*10*8
6*10*10	6*10*12	6*10*16
6*10*18	6*10*20	6*12*6
6*12*8	6*12*10	6*12*12
6*12*15	6*12*20	8*10*8
8*10*10	8*10*12	8*10*15
8*12*4	8*12*5	8*12*6
8*12*8	8*12*9	8*12*10
8*12*12	8*12*15	8*12*20
8*14*8	8*14*10	8*14*15
8*14*20	8*16*10	8*16*15
8*16*20	10*12*8	10*12*10
10*12*12	10*12*15	10*14*5
10*14*6	10*14*8	10*14*9
10*14*10	10*14*12	10*14*13
10*14*15	10*14*20	10*16*10
10*16*12	10*16*15	10*16*16
10*16*18	10*16*20	12*14*10
12*16*7	12*16*8	12*16*10
12*16*12	12*16*15	12*16*20
12*18*10	12*18*12	12*18*15
12*18*18	12*18*20	12*18*22
12*18*25	14*20*10	14*20*12
14*20*15	14*20*18	14*20*20
14*20*22	14*20*25	14*20*28
16*20*12	16*20*15	16*20*18
16*20*20	16*22*15	16*22*18
16*22*20	16*22*22	16*22*25
16*22*28	16*22*30	18*25*18
18*25*20	18*25*22	18*25*25
18*25*28	18*25*30	18*25*32
20*26*12	20*26*15	20*26*20
20*26*30	20*28*20	20*28*22
20*28*25	20*28*28	20*28*30
20*28*32	20*28*35	22*30*20
22*30*22	22*30*25	22*30*28
22*30*30	22*30*32	22*30*35
25*30*20	25*30*25	25*32*20
25*32*22	25*32*25	25*32*28
25*32*30	25*32*32	25*32*35
25*32*40	28*35*22	28*35*25
28*35*28	28*35*30	28*35*32
28*35*35	28*35*40	28*35*45
30*38*20	30*38*25	30*38*28
30*38*30	30*38*32	30*38*35
30*38*40	30*38*45	30*38*50
30*40*30	30*40*40	30*40*50
32*40*28	32*40*30	32*40*32
32*40*35	32*40*40	32*40*45
32*40*50	35*45*28	35*45*30
35*45*32	35*45*35	35*45*40
35*45*45	35*45*50	38*48*30
38*48*32	38*48*35	38*48*40
38*48*45	38*48*50	40*50*30
40*50*35	40*50*40	40*50*45
40*50*50	40*50*55	45*55*30
45*55*35	45*55*40	45*55*45
45*55*50	45*55*55	45*55*60
50*60*35	50*60*40	50*60*45
50*60*50	50*60*55	50*60*60
55*65*35	55*65*40	55*65*45
55*65*50	55*65*55	55*65*60
55*65*65	60*70*30	60*70*35
60*70*40	60*70*45	60*70*50
60*70*55	60*70*60	60*70*65

法蘭定位襯套

·  10*6*10(外內高不含肩)	·  10*6*16(外內高不含肩)	·  15*10*16(外內高不含肩)
·  25*15*12(外內高不含肩)	·  35*25*25(外內高不含肩)	·  10*6*8(外內高不含肩)
·  26*16*20(外內高不含肩)	·  12*8*16(外內高不含肩)	·  22*13*12(外內高不含肩)
·  15*10*20(外內高不含肩)	·  26*16*25(外內高不含肩)	·  12*8*20(外內高不含肩)
·  26*16*16(外內高不含肩)	·  18*12*25(外內高不含肩)	·  12*8*10(外內高不含肩)
·  18*12*20(外內高不含肩)	·  15*10*10(外內高不含肩)	·  18*12*16(外內高不含肩)
·  25*15*16(外內高不含肩)	·  25*15*25(外內高不含肩)	·  25*15*20(外內高不含肩)
·  18*12*12(外內高不含肩)	·  30*20*25(外內高不含肩)	·  30*20*20(外內高不含肩)

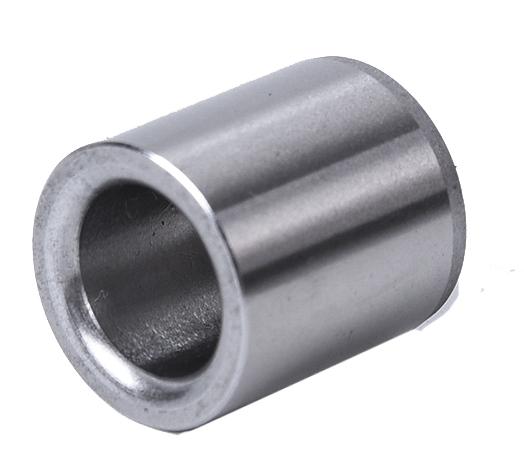

定位襯套

精密級10*6*6（外*內*高）	精密級10*6*8（外*內*高）	精密級10*6*10（外*內*高）
精密級10*6*12（外*內*高）	精密級10*6*15（外*內*高）	精密級10*6*16（外*內*高）
精密級10*6*20（外*內*高）	精密級10*6*25（外*內*高）	精密級10*6*30（外*內*高）
精密級12*8*8（外*內*高）	精密級12*8*10（外*內*高）	精密級12*8*12（外*內*高）
精密級12*8*15（外*內*高）	精密級12*8*16（外*內*高）	精密級12*8*20（外*內*高）
精密級12*8*25（外*內*高）	精密級12*8*30（外*內*高）	精密級15*10*8（外*內*高）
精密級15*10*10（外*內*高）	精密級15*10*12（外*內*高）	精密級15*10*15（外*內*高）
精密級15*10*20（外*內*高）	精密級15*10*25（外*內*高）	精密級15*10*30（外*內*高）

台階襯套

18*12*8 (外內高不含肩)	18*12*10(外內高不含肩)	18*12*12(外內高不含肩)
18*12*15(外內高不含肩)	18*12*16(外內高不含肩)	18*12*20(外內高不含肩)
18*12*25(外內高不含肩)	26*16*16(外內高不含肩)	26*16*20 (外內高不含肩)
26*16*25(外內高不含肩)	30*20*16(外內高不含肩)	30*20*20(外內高不含肩)
30*20*25(外內高不含肩)	25*15*20(外內高不含肩)	25*15*25(外內高不含肩)
22*13*15(外內高不含肩)	22*13*20(外內高不含肩)	26*16*12(外內高不含肩)
30*20*30(外內高不含肩)	35*25*25(外內高不含肩)	35*25*30(外內高不含肩)
35*25*20(外內高不含肩)

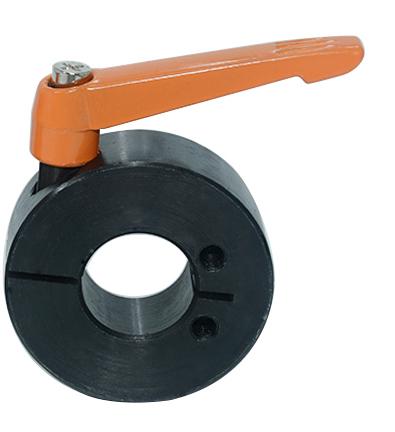

把手式固定環

時規輪

產品規格

XL12 齒 齒寬11 內孔5	XL12 齒 齒寬11 內孔6	XL12 齒 齒寬11 內孔8
XL12 齒 齒寬11 內孔10	XL12 齒 齒寬11 內孔6.35	XL14齒 齒寬11 內孔4
XL14齒 齒寬11 內孔5	XL14齒 齒寬11 內孔6	XL14齒 齒寬11 內孔8
XL14齒 齒寬11 內孔10	XL15齒 齒寬11 內孔4	XL15齒 齒寬11 內孔5
XL15齒 齒寬11 內孔6	XL15齒 齒寬11 內孔8	XL15齒 齒寬11 內孔10
XL15齒 齒寬11 內孔12	XL17齒 齒寬11 內孔5	XL17齒 齒寬11 內孔6
XL17齒 齒寬11 內孔6.35	XL17齒 齒寬11 內孔8	XL17齒 齒寬11 內孔10
XL17齒 齒寬11 內孔12	XL20齒 齒寬11 內孔4	XL20齒 齒寬11 內孔5
XL20齒 齒寬11 內孔6	XL20齒 齒寬11 內孔6.35	XL20齒 齒寬11 內孔7
XL20齒 齒寬11 內孔8	XL20齒 齒寬11 內孔10	XL20齒 齒寬11 內孔12
XL20齒 齒寬11 內孔12.7	XL20齒 齒寬11 內孔14	XL20齒 齒寬11 內孔15
XL20齒 齒寬11 內孔16	XL20齒 齒寬11 內孔18	XL20齒 齒寬11 內孔19
XL22齒 齒寬11 內孔4	XL22齒 齒寬11 內孔5	XL22齒 齒寬11 內孔6
XL22齒 齒寬11 內孔6.35	XL22齒 齒寬11 內孔7	XL22齒 齒寬11 內孔8
XL22齒 齒寬11 內孔10	XL22齒 齒寬11 內孔12	XL22齒 齒寬11 內孔14
XL22齒 齒寬11 內孔15	XL22齒 齒寬11 內孔16	XL22齒 齒寬11 內孔18
XL22齒 齒寬11 內孔19	XL23齒 齒寬11 內孔6	XL23齒 齒寬11 內孔8
XL23齒 齒寬11 內孔10	XL23齒 齒寬11 內孔12	XL23齒 齒寬11 內孔14
XL23齒 齒寬11 內孔15	XL23齒 齒寬11 內孔16	XL23齒 齒寬11 內孔18
XL23齒 齒寬11 內孔19	XL24齒 齒寬11 內孔5	XL24齒 齒寬11 內孔6
XL24齒 齒寬11 內孔8	XL24齒 齒寬11 內孔10	XL24齒 齒寬11 內孔12
XL24齒 齒寬11 內孔14	XL24齒 齒寬11 內孔15	XL24齒 齒寬11 內孔6.35
XL30齒 齒寬11 內孔4	XL30齒 齒寬11 內孔5	XL30齒 齒寬11 內孔6
XL30齒 齒寬11 內孔6.35	XL30齒 齒寬11 內孔8	XL30齒 齒寬11 內孔10
XL30齒 齒寬11 內孔12	XL30齒 齒寬11 內孔12.7	XL30齒 齒寬11 內孔14
XL30齒 齒寬11 內孔15	XL30齒 齒寬11 內孔16	XL30齒 齒寬11 內孔18
XL30齒 齒寬11 內孔19	XL30齒 齒寬11 內孔20	XL34齒 齒寬11 內孔5
XL34齒 齒寬11 內孔6	XL34齒 齒寬11 內孔8	XL34齒 齒寬11 內孔10
XL34齒 齒寬11 內孔12	XL34齒 齒寬11 內孔14	XL34齒 齒寬11 內孔15
XL34齒 齒寬11 內孔16	XL34齒 齒寬11 內孔18	XL34齒 齒寬11 內孔19
XL38齒 齒寬11 內孔5	XL38齒 齒寬11 內孔6	XL38齒 齒寬11 內孔8
XL38齒 齒寬11 內孔10	XL38齒 齒寬11 內孔12	XL38齒 齒寬11 內孔14
XL38齒 齒寬11 內孔15	XL38齒 齒寬11 內孔16	XL38齒 齒寬11 內孔18
XL38齒 齒寬11 內孔19	XL40齒 齒寬11 內孔5	XL40齒 齒寬11 內孔6
XL40齒 齒寬11 內孔6.35	XL40齒 齒寬11 內孔8	XL40齒 齒寬11 內孔10
XL40齒 齒寬11 內孔12	XL40齒 齒寬11 內孔12.7	XL40齒 齒寬11 內孔14
XL40齒 齒寬11 內孔15	XL40齒 齒寬11 內孔16	XL40齒 齒寬11 內孔18
XL40齒 齒寬11 內孔19	XL40齒 齒寬11 內孔20	XL40齒 齒寬11 內孔25

C-LMO梅花緩衝墊(GR墊片)

緩衝墊 Cushion

聚氨酯Polyurethane 杜邦 牛經

產品規格

貨號	外徑	內孔	厚度	辦數
C-LMO	20	6	10	4
	25	8	12	4
	30	9	12	4
	35	14	13	6
	40	19	14.5	6
	45	22	14.6	6
	55	26	16.5	8
	65	28	18	8
	80	38	21.5	8
	95	46	24	8
	105	51	25	8

軸承

• 6000鐵密封【內徑10】
• 6001鐵密封【內徑12】
• 6002鐵密封【內徑15】
• 6003鐵密封【內徑17】
• 6004鐵密封【內徑20】
• 6005鐵密封【內徑25】
• 6006鐵密封【內徑30】
• 6007鐵密封【內徑35】
• 6000膠密封【內徑10】
• 6001膠密封【內徑12】
• 6002膠密封【內徑15】
• 6003膠密封【內徑17】
• 6004膠密封【內徑20】
• 6005膠密封【內徑25】
• 6006膠密封【內徑30】
• 6007膠密封【內徑35】
  • 6300鐵蓋【內經10】
  • 6301鐵蓋【內經12】
  • 6302鐵蓋【內經15】
  • 6303鐵蓋【內經17】
  • 6304鐵蓋【內經20】
  • 6305鐵蓋【內經25】
  • 6306鐵蓋【內經30】
  • 6307鐵蓋【內經35】
  • 6308鐵蓋【內經40】
  • 6309鐵蓋【內經45】
  • 6300膠蓋【內經10】
  • 6301膠蓋【內經12】
  • 6302膠蓋【內經15】
  • 6303膠蓋【內經17】
  • 6304膠蓋【內經20】
  • 6305膠蓋【內經25】
  • 6306膠蓋【內經30】
  • 6307膠蓋【內經35】
  • 6308膠蓋【內經40】
  • 6309膠蓋【內經45】
• 6200鐵密封【內徑10】
• 6201鐵密封【內徑12】
• 6202鐵密封【內徑15】
• 6203鐵密封【內徑17】
• 6204鐵密封【內徑20】
• 6205鐵密封【內徑25】
• 6206鐵密封【內徑30】
• 6200膠密封【內徑10】
• 6201膠密封【內徑12】
• 6202膠密封【內徑15】
• 6203膠密封【內徑17】
• 6204膠密封【內徑20】
• 6205膠密封【內徑25】
• 6206膠密封【內徑30】
• •

長型油鏡

石墨無給油襯套

產品規格

4*6*6	4*6*8	4*6*10	5*7*8	5*7*10
5*7*12	5*7*15	5*7*20	5*9*8	5*9*10
5*9*12	5*9*15	5*9*20		6*8*6
6*8*8	6*8*10	6*8*12	6*8*15	6*8*20
	6*10*6	6*10*8	6*10*10	6*10*12
6*10*15	6*10*20	6*10*25		8*10*6
8*10*8	8*10*10	8*10*12	8*10*15	8*10*16
8*10*20	8*10*25		8*12*6	8*12*8
8*12*10	8*12*12	8*12*15	8*12*20	8*12*25
8*12*30	8*12*35	8*12*40	8*12*45	8*12*50
	20*25*10	20*25*15	20*25*20	20*25*25
20*25*30	20*25*35	20*25*40	20*25*50	20*26*10
20*26*15	20*26*20	20*26*25	20*26*30	20*26*35
20*26*40	20*26*45	20*28*10	20*28*12	20*28*15
20*28*16	20*28*18	20*28*20	20*28*22	20*28*25
20*28*30	20*28*35	20*28*40	20*28*45	20*28*50
20*28*60	20*28*70	20*28*80	20*26*50	20*26*55
	30*40*10	30*40*12	30*40*15	30*40*16
30*40*20	30*40*25	30*40*30	30*40*35	30*40*40
30*40*45	30*40*50	30*40*55	30*40*60	30*40*65
30*40*70	30*40*80	30*40*90	30*40*95	30*40*100
30*40*105	30*40*110		60*74*25	60*74*30
60*74*40	60*74*50	60*74*60	60*74*70	60*74*80
60*74*85	60*74*100	60*74*120		63*75*30
63*75*35	63*75*40	63*75*50	63*75*60	63*75*70
63*75*80		65*80*25	65*80*30	65*80*35
65*80*40	65*80*50	65*80*55	65*80*60	65*80*70
65*80*75	65*80*80	65*80*85	65*80*90	65*80*95
65*80*100	65*80*120		75*95*40	75*95*50
75*95*60	75*95*70	75*95*80	75*95*90	75*95*100
	85*95*40	85*95*50	85*95*60	85*95*70
85*95*80	85*95*100	85*100*30	85*100*35	85*100*40
85*100*50	85*100*60	85*100*70	85*100*80	85*100*90
85*100*100	85*105*40	85*105*50	85*105*60	85*105*70
85*105*80	85*105*100	85*105*120		90*105*30
90*105*35	90*105*40	90*105*50	90*105*60	90*105*70
90*105*75	90*105*80	90*105*90	90*105*100	90*105*120
90*105*150		100*115*40	100*115*45	100*115*50
100*115*60	100*115*70	100*115*80	100*115*90	100*115*100
100*115*120	100*115*140	100*115*150		110*120*50
110*120*60	110*120*80	110*120*100	110*125*50	110*125*60
110*125*80	110*125*100	110*125*120	110*130*50	110*130*60
110*130*70	110*130*80	110*130*90	110*130*100	110*130*110
110*130*120	110*130*130		120*130*40	120*130*50
120*130*60	120*130*80	120*130*90	120*130*100	120*135*60
120*135*80	120*135*90	120*135*100	120*135*120	120*140*40
120*140*50	120*140*60	120*140*70	120*140*80	120*140*90
120*140*100	120*140*120	120*140*140	120*140*200
130*150*50	130*150*60	130*150*70	130*150*80	130*150*90
130*150*100	130*150*120	130*150*130		140*160*50
140*160*60	140*160*80	140*160*100	140*160*110	140*160*120
140*160*140	140*160*150		150*170*50	150*170*60
150*170*80	150*170*100	150*170*120	150*170*150	150*170*200
	160*180*40	160*180*50	160*180*60	160*180*70
160*180*80	160*180*90	160*180*100	160*180*120	160*180*150
180*200*100	180*200*150	200*220*100

萬向連接頭

內6*外12*長34	內6*外16*長42	內8*外16*長42
內10*外20*長45	內12*外24*長51	內12*外24*長56
內14*外28*長60	內14*外28*長70	內15*外32*長85
內16*外32*長70	內16*外32*長85	內18*外32*長85
內20*外32*長85	內22*外32*長85	內25*外49*長108鍵8
內28*外49*長108鍵8	內30*外49*長108鍵8	內30*外58*長125鍵8
內35*外58*長140鍵10	內10*外20*長45 3鍵槽	內12*外24*長51 4鍵槽
內12*外24*長56 4鍵槽	內14*外2

產品規格

• 內6*外12*長34
• 內6*外16*長42
• 內8*外16*長42
• 內10*外20*長45
• 內12*外24*長51
• 內12*外24*長56
• 內14*外28*長60
• 內14*外28*長70
• 內15*外32*長85
• 內16*外32*長70
• 內16*外32*長85
• 內18*外32*長85
• 內20*外32*長85
• 內22*外32*長85
• 內25*外49*長108鍵8
• 內28*外49*長108鍵8
• 內30*外49*長108鍵8
• 內30*外58*長125鍵8
• 內35*外58*長140鍵10
• 內10*外20*長45 3鍵槽
• 內12*外24*長51 4鍵槽
• 內12*外24*長56 4鍵槽
• 內14*外28*長60 5鍵槽
• 內14*外28*長70 5鍵槽

•

C-LR 彈性鋁合金聯軸器

產品規格

Type	D	L	M	額定扭矩	最大扭矩
LR-15	15	20	M3	1	2
LR-18	18	25	M4	1	2
LR-25	25	30	M5	1.5	3
LR-30	30	35	M5	1.5	3
LR-35	35	40	M6	2	4



Type

4

5

6

7

8

9

10

11

12

14

15

16

18

19

20

LR-15

●

●

●

●

●

●

●

●

●

●

●

●

●

LR-18

●

●

●

●

●

●

●

LR-25

●

●

●

●

●

●

LR-30

●

●

●

●

●

●

●

●

●

●

●

LR-35

●

●

●

●

●

●

●

●

●

●

●

●

●

●

C-LM 梅花型聯軸器

本體Basic structure	緩衝墊 Cushion
鋁合金 AL	聚氨酯Polyurethane

產品規格

~~可加工鍵槽~~

貨號	D	L	d 1	d 2	M	扭矩N
LM-14	14	22	3-8	3-8	M3	2.2
LM-20A	20	25	4-10	4-10	M3	5.6
LM-20B	20	30	4-10	4-10	M3	5.6
LM-25A	25	30	4-12	4-12	M3	12
LM-25B	25	35	4-12	4-12	M3	12
LM-30A	30	35	5-16	5-16	M4	13
LM-30B	30	42	5-16	5-16	M4	13
LM-35	35	50	8-19	8-19	M4	30
LM-40A	40	50	6-22	6-22	M5	64
LM-40B	40	55	6-22	6-22	M5	64
LM-40C	40	66	6-22	6-22	M5	64
LM-40D	40	85	14-22	14-22	M5	64
LM-45A	45	55	8-25	8-25	M6	78
LM-45B	45	66	14-25	14-25	M6	78
LM-45C	45	85	12-30	12-30	M6	78
LM-55A	55	66	12-30	12-30	M8	92
LM-55B	55	78	12-30	12-30	M8	92
LM-55C	55	110	14-28	14-28	M8	92
LM-65	65	90	14-28	14-28	M8	218
LM-80	80	114	14-45	14-45	M10	270
LM-95	95	126	18-55	18-55	M12	520
LM-105	105	140	19-65	19-65	M12	860

C-WQ 單膜片聯軸器



本體Basic structure

鋁合金 AL

產品規格

~~可加工鍵槽~~

貨號	D	L	d 1	d 2	M	扭矩N
C-WQ	20	20	3-8	3-8	M3	2
	26	26	4-9	4-9	M3	2.8
	34	29	6-14	6-14	M3	5.6
	34	32	6-14	6-14	M4	5.6
	39	34	8-19	8-19	M4	11.6
	44	35	8-22	8-22	M4	17.4
	50	40	6-26	6-26	M5	36
	56	45	10-28	10-28	M5	50
	68	54	12-35	12-35	M6	110
	82	68	14-45	14-45	M8	160
