Z類 定位系列(定位珠&定位柱)PLUNGERS

Z255薄板定位柱

Z-SP

產品規格

Z- SP8FL

產品規格

Z218

產品規格

Z321 安全快卸銷

產品規格

Z235 T型手柄拉銷定位柱

產品規格

Z523 側向定位柱

產品規格

Z-PJH 伸縮彈簧頂銷

產品規格

Z313帶軸向鎖定定位柱

產品規格

Z-BMPJ 細牙定位珠

產品規格

Z346 法蘭式旋鈕定位柱

產品規格

Z344超長形定位柱

產品規格

Z316旋鈕把手插銷

產品規格

Z247 把手型門閂定位柱

產品規格

T2	B	S	D	L	L1	R	T1	K1	K2	K3	K4	h1	h2	h3	d
20	8	14	37	54	35	6.1	48	34	7.5	18	12	7.5	1.5	10	6.1
	10
	12
	14
30	16	20	55	83	54	10.1	80	55	14	34	10	15	5	15	10.1
	20

Z521快速定位柱

產品規格

Z253

Z-BLP6 按鈕定位柱

產品規格

Z236拉環螺紋定位柱M8(1.0)

產品規格

Z217 全不銹鋼定位柱

Z313 快卸銷

產品規格

Z244壓花定位柱

產品規格

推拉式快速夾具

垂直式快速夾具

快速夾具

Z252小型定位柱

產品規格



Z251 全不銹鋼定位柱

產品規格

M10

M12

M16

M20

Z254短型定位柱

產品規格

Z-MPFS 光身定位銷

產品規格

Z-BCHF 法蘭安裝型鋼珠滾輪

產品規格

球面行止動銷

外六角齒面螺絲

產品規格

Z17985 T型快卸銷

產品規格

Z808外螺牙萬向球

產品規格

Z-BCHA崁入式萬向滾珠

產品規格

滾輪萬向球帶彈簧

產品規格

Z605型焊接定位柱

產品規格

BPQ重承載定位珠

產品規格

M3*7~ 2.9N	M4*9~ 9.8N	M5*12~ 19.6N
M6*13~ 29.4N	M8*15~39.2N	M10*16~ 49N
M12*20~ 58.8N	M16*25~ 98N	M20*40~ 147.6N

斜面定位珠

產品規格

圓徑*長度
1/8 (3.18*6.4）	3/16 （4.78*10）	1/4 （6.35*12）
5/16 （7.9*16）	3/8 （9.5*20）	1/2 （12.7*28）

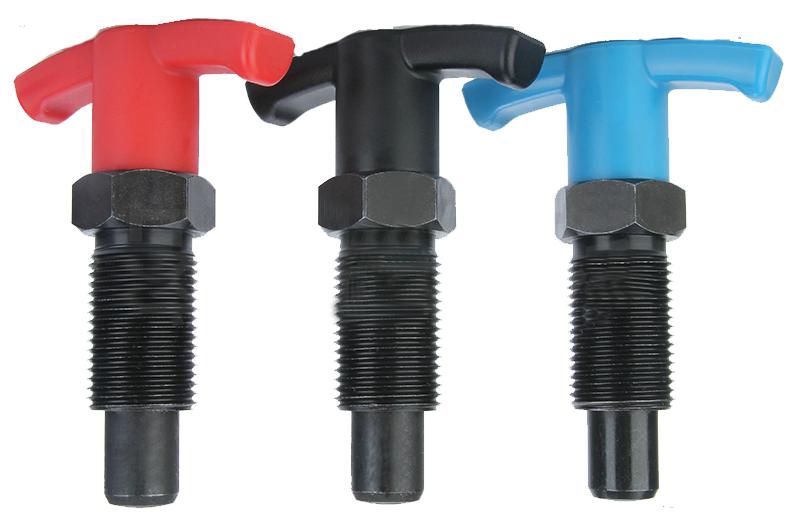

Z250.1T型定位柱

產品規格



M	牙距	B	S	D	L	L1	L2	L3	SW1	SW2
M10	1.0	5	5	45	41	18	6	5	12	17
			8
M12	1.5	6	6	54	48	22	6	6	14	19
			9
M16	1.5	8	8	59	60	26	8	8	17	24
		10	12
M20	1.5	12	15	73	74.5	33	10	10	22	29
M24	2	16	20		81.5	38	12	12	27	35



法蘭型快速定位柱

產品規格

Z248開關把手定位柱

產品規格

螺牙	牙距		S	B
	粗牙	細牙
12	1.75	1.5	6	6
16	2	1.5	8	8
20	2.5	1.5	10	10



Z252.1頂出型定位柱

產品規格



Z251.1筆蓋型定位柱

產品規格

BCHP萬向滾珠

BCHP14
BCHP18
BCHP22

產品規格

向上型牛眼滾珠

Z-CYH法蘭型牛眼滾珠

產品規格

Z809碟型牛眼滾珠

產品規格

檢驗機準蓋

汽車檢驗座

產品規格

Z212 止動型定位柱

本體	本體
Z212 鐵	Z212S 不銹鋼

產品規格

Type	d	a	D	I	H	L
Z212 Z212S	M10*1.0	5	21	22	5	45
	M12*1.5	6	25	26	6	54.5
	M16*1.5	8	31	34	8	69
	M20*1.5	10	31	41	10	80

Z-RBPJ滾輪定位住

產品規格

前裝耐落定位珠

產品規格

Z208 標準牙卡鎖型定位柱



貨號	材質Material	拉柄 Knob
Z208	合金剛 ST	合金剛 ST
Z208S	不銹鋼 SUS	不銹鋼 SUS

產品規格

Z207 標準牙覆歸型定位柱



貨號	材質Material	拉柄 Knob
Z207	合金剛 ST	合金剛 ST
Z207S	不銹鋼 SUS	不銹鋼 SUS

產品規格

Z222 無頭定位柱

貨號	材質Material	拉柄 Knob
Z222	合金剛 ST	合金剛 ST
Z223	不銹鋼 SUS	不銹鋼 SUS

產品規格

貨 號	d	a	H	L	I	D1
Z222(鐵) Z223(不銹鋼)	M10*1	5	5	22	33	M5
	M12*1.5	6	6	26	42	M6
	M16*1.5	8	8	34	54	M8
	M20*1.5	10	10	43	65	M8

Z136 POM定位珠



材質Material	球體 Ball
工程塑膠 POM	工程塑膠 POM

產品規格



貨 號	D	L	d	L1	荷重N
Z136	3	4	2	0.55	1.7-3.6
	4	5	3	0.8	2.5-6.5
	5	6	4	1	4.5-9
	6	7	5	1.6	6.5-13
	8	9	6.5	1.9	8-18
	10	13.5	8.5	2.4	12-23
	12	16	10	3.3	13-25

Z133 滾動型定位珠



貨號	材質Material	球體 Ball
Z133	合金剛 ST	合金剛 ST
Z134	不銹鋼 SUS	不銹鋼 SUS

產品規格

貨 號	D	L	d	L1	B	荷重N
Z133(鐵) Z134(不銹鋼)	M3	5.2 10.2	1.5	0.5	1.5	0.5
	M4	6.5 10.5 16.5	2.5	0.8	2	1.3
	M5	8.6 12.6 20.6	3	1	2.5	1.4
	M6	10.8 16.8 20.8 25.8	4	1.3	3	3.3
	M8	11.2 13.2 21.2 26.2 31.2	5.6	1.8	4	3.9
	M10	13.7 17.7 21.7 26.7 36.7	7.1	2.3	5	3.4
	M12	18 22 32 42	8.7	2.8	6	4.8
	M16	23.3 38.3 53.3	11.9	4.3	8	8.9

Z113 前裝式定位珠



貨號	材質Material	球體 Ball
Z113	合金剛 ST	合金剛 ST
Z114	不銹鋼 SUS	不銹鋼 SUS

產品規格

貨 號	D	L	d	L1	S	荷重N
Z113(鐵) Z114(不銹鋼)
	M4	9 15 20 30	2.5	0.8	2	4.9
	M5	12 18 30 40	3	0.8	2.5	9.8
	M6	13 20 30 40	3	0.8	3	14.7
	M8	15 23 40 50	4	1	4	19.6
	M10	16 27 40 50	5	1.2	5	25.4
	M12	20 32 50 60	7	1.8	6	29.4
	M16	25 50 60	9.5	2.5	8	49

Z112齒面動向定位珠



材質Material	球體 Ball
合金鋼 ST	合金鋼 ST

產品規格

貨 號	D	L	d	S	荷重N
Z111	M6	10 16 20 25	3.2	3	3.3
	M8	10 12 20 25 30	4.5	4	3.9
	M10	12 16 20 25 35	6	5	3.4
	M12	16 20 30 40	7.2	6	4.8
	M16	20 25 35 40	10.7	8	8.9

Z102 銅光身定位珠

材質Material	球體 Ball
銅 CU	合金鋼 ST

產品規格

貨 號	d	I	D	I1
Z102	3	4	2.38	0.8
	4	5	3	1
	5	6	4	1.2
	6	7	5	1.7
	8	9	6.5	2.3
	10	13	8.5	3
	12	16	10	3.9

Z101 塑膠頭定位珠



材質Material	球體 Ba11
合金鋼 ST	工程塑膠 POM

產品規格

貨 號	d	I	D	S
Z101	M3	6 8 10	1.5	1.5
	M4	8 10 12	2	2
	M5	10 12	2.5	2.5
	M6	10 12 16	3	3
	M8	12 16 20	5	4
	M10	16 20 25	6	5
	M12	20 25 30	8	6
	M16	25 30 35	10	8

Z805 POM滾動型定位珠 替代PFPR

產品規格

Z804滾動型定位珠

產品規格

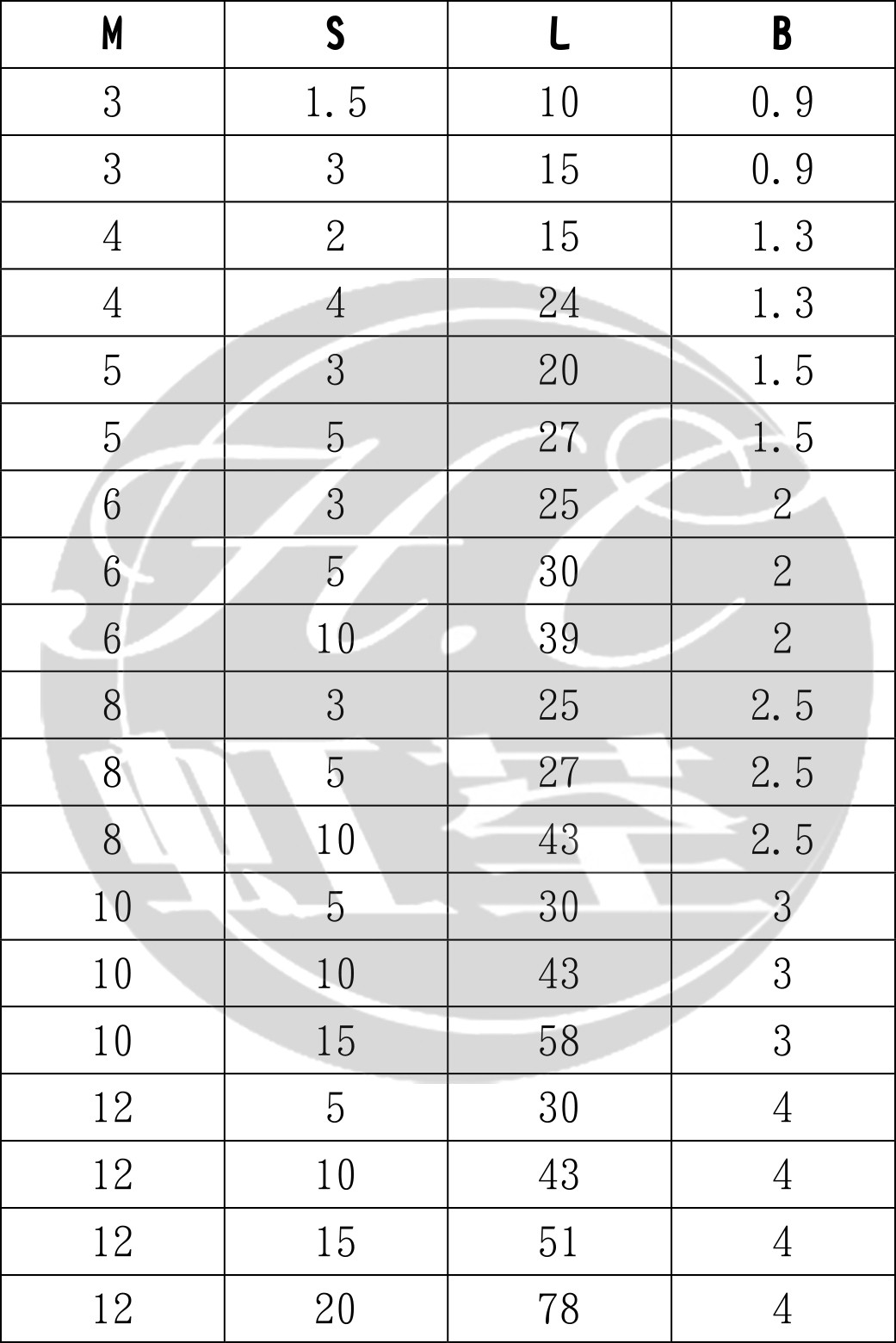

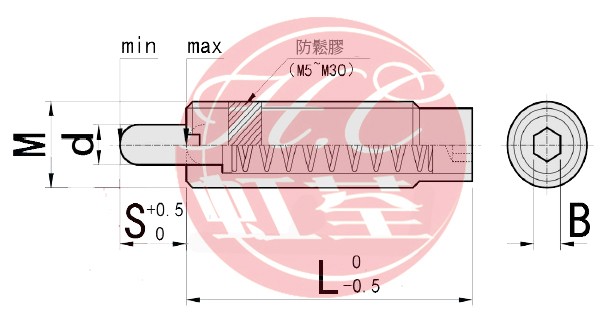

z516彈簧定位柱

本體	銷
合金剛	合金剛

產品規格

Type	d	L	H	s	荷 重 N
					Min	Max
Z516	M3	1.5	10	0.9	0.49	1
		3	15	0.9	0.29	1
	M4	2	15	1.3	1	2
		4	24	1.3	0.59	2
	M5	3	20	1.5	2	9.8
		5	27	1.5	2	9.8
	M6	3	25	2	5.9	9.8
		5	30	2	2	9.8
		10	39	2	1.4	9.8
	M8	3	25	2.5	5.9	9.8
		5	27	2.5	2.9	9.8
		10	43	2.5	3	9.8
	M10	5	30	3	5.9	14.7
		10	43	3	2.9	14.7
		15	58	3	2.9	14.7
	M12	5	30	4	5.9	14.7
		10	43	4	2.9	19.6
		15	51	4	2.9	19.6
		20	78	4	3.5	19.6
	M16	10	60	5	5.9	39.2
		15	60	5	3.9	39.2
		20	85	5	4.9	39.2
		30	125	5	2.9	39.2
		40	125	5	4.9	39.2
		50	155	5	19.6	49
		60	159	5	2.9	49
		70	185	5	19.6	49
		80	185	5	12.7	49
	M20	15	60	6	11.7	78.5
		20	72	6	11.7	78.5
		30	96	6	11.7	78.5
		40	120	6	19.6	78.5
	M24	7	60	10	19.6	98.1
		15	60	10	17.7	98.1
		20	75	10	17.7	98.1
		30	100	10	17.7	98.1
		40	124	10	17.7	98.1
	M30	15	66	14	27.5	117.7
		20	78	14	27.5	117.7
		30	100	14	27.5	117.7
		40	123	14	27.5	117.7

Z110動向定位珠



材質Material	球體 Ball
合金鋼 ST	合金鋼 ST

產品規格

貨 號	D	L	d	S	荷重N
Z110	M4	6 10 16	2	2	1.3
	M5	10 12 16 20 25	2.5	2.5	4.5
	M6	10 12 16 20 25	3	3	9
	M8	10 12 16 20 25 30	4	4	15
	M10	12 16 20 25 30 35	5	5	20
	M12	16 20 25 30 40 50	6	6	30
	M16	20 25 35 50	8	8	60
	M20	30 40 50 60	10	10	90
	M24	35 50 80	12	12	120

Z142圓頭一字定位珠

Z141內六角定位珠

產品規格

M4*10.5	M4*12.5	M4*16.5
M4*20.5	M4*25.5	M5*12.6
M5*16.6	M5*20.6	M5*25.6
M5*30.6	M6*16.8	M6*20.8
M6*25.8	M6*30.8	M6*35.8
M6*40.8	M6*50.8	M8*21.2
M8-31.2	M8-36.2	M8-41.2
M8-51.2	M10*26.7	M10*31.7
M10*41.7	M10*51.7	M10*61.7
M12*32	M12*42	M12*52
M16*43.3	M16*63.3	M16*83.3

Z140外六角定位珠



本體	珠子
合金剛	合金剛

產品規格

Type	d	H	s	荷 重 N
				Min	Max
Z140	M4	10 15 20 30	7	1.9	4.9
	M5	15 20 30 40	8	3.3	9.8
	M6	15 20 30 40	10	5.1	15.3
	M8	15 20 30 40	13	5.5	19.1
	M10	15 20 30 40 50	17	8.9	24.1
	M12	25 30 40	19	10.9	29.3
	M16	40	24	14.9	48.9

Z134 銅定位珠

產品規格

D	L	L1	d
5	7.5	1	3.6
8	9.5	1	5.5
9.5	10.8	2.7	7.6
12.5	15	3.4	10.6
16.5	20.2	3.8	14.4

Z402快卸式定位柱

產品規格

英制
	3/16-0.5【4.76*12.7】 ∮3/16-夾持長0.5	3/16-0.75【4.76*19.05】 ∮3/16-夾持長0.75
3/16-1【4.76*25.4】 ∮3/16-夾持長1	3/16-1.25【4.76*31.75】 ∮3/16-夾持長1.25	3/16-1.5【4.76*38.1】 ∮3/16-夾持長1.5
3/16-1.75【4.76*44.45】 ∮3/16-夾持長1.75	3/16-2【4.76*50.8】 ∮3/16-夾持長2	3/16-2.5【4.76*63.5】 ∮3/16-夾持長2.5
3/16-3【4.76*76.2】 ∮3/16-夾持長3	3/16-3.5【4.76*88.9】 ∮3/16-夾持長3.5	3/16-4【4.76*101.6 ∮3/16-夾持長4
	1/4-0.5【6.35*12.7】 ∮1/4-夾持長0.5	1/4-0.75【6.35*19.05】 ∮1/4-夾持長0.75
1/4-1【6.35*25.4】 ∮1/4-夾持長1	1/4-1.25【6.35*31.75】 ∮1/4-夾持長1.25	1/4-1.5【6.35*38.1】 ∮1/4-夾持長1.5
1/4-1.75【6.35*44.45】 ∮1/4-夾持長1.75	1/4-2【6.35*50.8】 ∮1/4-夾持長2	1/4-2.25【6.35*57.15】 ∮1/4-夾持長2.25
1/4-2.5【6.35*63.5】 ∮1/4-夾持長2	1/4-2.75【6.35*69.85】 ∮1/4-夾持長2.75	1/4-3【6.35*76.2】 ∮1/4-夾持長3
1/4-3.5【6.35*88.9】 ∮1/4-夾持長3.5	1/4-4【6.35*101.6 ∮1/4-夾持長4	1/4-4.5【6.35*114.3】 ∮1/4-夾持長4.5
1/4-5【6.35*127 ∮1/4-夾持長5	1/4-6【6.35*152.4】 ∮1/4-夾持長6



5-10 ∮5夹持长10MM	5-15 ∮5夹持长15MM	5-20 ∮5夹持长20MM
5-25 ∮5夹持长25MM	5-30 ∮5夹持长30MM	5-35 ∮5夹持长35MM
5-40 ∮5夹持长40MM	5-45 ∮5夹持长45MM	5-50 ∮5夹持长50MM
5-55 ∮5夹持长55MM	5-60 ∮5夹持长60MM	5-65 ∮5夹持长65MM
5-70 ∮5夹持长70MM	5-75 ∮5夹持长75MM	5-80 ∮5夹持长80MM
5-85 ∮5夹持长85MM	5-90 ∮5夹持长90MM	5-95 ∮5夹持长95MM
5-100 ∮5夹持长100MM	6-10 ∮6-夾持長10	6-15 ∮6-夾持長15
6-20 ∮6-夾持長20	6-25 ∮6-夾持長25	6-30 ∮6-夾持長30
6-35 ∮6-夾持長35	6-40 ∮6-夾持長40	6-45 ∮6-夾持長45
6-50 ∮6-夾持長50	6-55 ∮6-夾持長55	6-60 ∮6-夾持長60
6-65 ∮6-夾持長65	6-70 ∮6-夾持長70	6-75 ∮6-夾持長75
6-80 ∮6-夾持長80	6-85 ∮6-夾持長85	6-90 ∮6-夾持長90
6-95 ∮6-夾持長95	6-100 ∮6-夾持長100	8-10 ∮8-夾持長10
8-15 ∮8-夾持長15	8-20 ∮8-夾持長20	8-25 ∮8-夾持長25
8-30 ∮8-夾持長30	8-35 ∮8-夾持長35	8-40 ∮8-夾持長40
8-45 ∮8-夾持長45	8-50 ∮8-夾持長50	8-55 ∮8-夾持長55
8-60 ∮8-夾持長60	8-65 ∮8-夾持長65	8-70 ∮8-夾持長70
8-75 ∮8-夾持長75	8-80 ∮8-夾持長80	8-85 ∮8-夾持長85
8-90 ∮8-夾持長90	8-95 ∮8-夾持長95	8-100 ∮8-夾持長100
8-110 ∮8-夾持長110	8-120 ∮8-夾持長120	8-130 ∮8-夾持長130
10-10 ∮10,夹持长10	10-15 ∮10,夹持长15	10-20 ∮10,夹持长20
10-25 ∮10,夹持长25	10-30 ∮10,夹持长30	10-35 ∮10,夹持长35
10-40 ∮10,夹持长40	10-45 ∮10,夹持长45	10-50 ∮10,夹持长50
10-55 ∮10,夹持长55	10-60 ∮10,夹持长60	10-65 ∮10,夹持长65
10-70 ∮10,夹持长70	10-75 ∮10,夹持长75	10-80 ∮10,夹持长80
10-85 ∮10,夹持长85	10-90 ∮10,夹持长90	10-95 ∮10,夹持长95
10-100 ∮10,夹持长100	10-110 ∮10,夹持长110	10-120 ∮10,夹持长120
10-125 ∮10,夹持长125	10-130 ∮10,夹持长130	10-160 ∮10,夹持长160
10-165 ∮10,夹持长165	12-10 ∮12,夹持长10	12-15 ∮12,夹持长15
12-20 ∮12,夹持长20	12-25 ∮12,夹持长25	12-30 ∮12,夹持长30
12-35 ∮12,夹持长35	12-40 ∮12,夹持长40	12-45 ∮12,夹持长45
12-50 ∮12,夹持长50	12-55 ∮12,夹持长55	12-60 ∮12,夹持长60
12-65 ∮12,夹持长65	12-70 ∮12,夹持长70	12-75 ∮12,夹持长75
12-80 ∮12,夹持长80	12-85 ∮12,夹持长85	12-90 ∮12,夹持长90
12-95 ∮12,夹持长95	12-100 ∮12,夹持长100	12-105 ∮12,夹持长105
12-115 ∮12,夹持长115	12-120 ∮12,夹持长120	12-130 ∮12,夹持长130
12-200 ∮12,夹持长200

Z603焊接式定位柱

拉環	主鐵	銷	彈簧
不銹鋼	鐵鍍鋅	鋼	不銹鋼

產品規格

Type	d	a	D	H	L
Z603	10	4	14	4	21
	12	6	25	6	28
	15	9	30	9	20
	20	9	30	18	40
	20	12	30	13.5	45

Z807六角形型管動輪 BCHL

產品規格

Z310壓花六角型定位柱

復位	自鎖	拉柄	本體	軸
Z310N	Z310Y	尼龍加玻籤	鐵染黑	不銹鋼
Z310NS	Z310YS	尼龍加玻籤	不銹鋼
Z310NSS	Z310YSS	不銹鋼	不銹鋼	不銹鋼

產品規格

Type	d	a	H	D	I	L
Z310N  Z310Y Z310NS  Z310YS Z310NSS  Z310YSS	M8*1.25	5	5	20	5	25
	M10*1.5	6	6	24	7	31

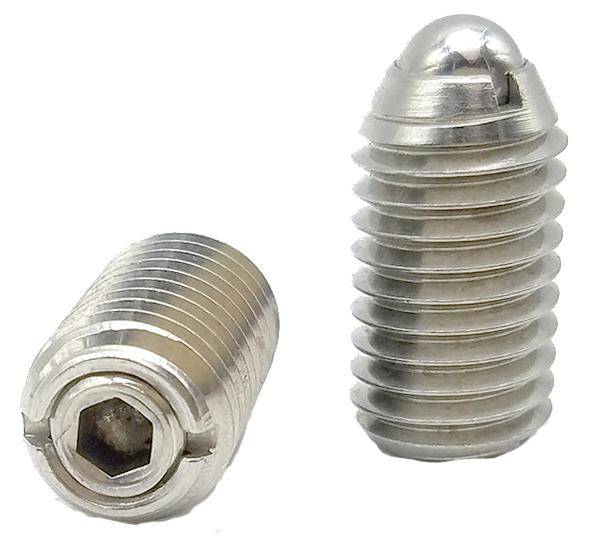

Z-ZAL81 可調式定位珠

產品規格

M8*16

M10*18

M12*22

滾花定位珠

產品規格

(3.9*7.36)	(5.46*11)	(6.58*13.2)
(8.15*17.8)	(9.75*22)	(12.9*30.8)

Z132短型一字定位珠

材質Material	球體 Ball
不銹鋼SUS	不銹鋼SUS

產品規格

貨 號	D	L	d	L1	S	荷重N
Z132	M3	4 5	1.5	0.5	1	1.5-2.9
	M4	5 6	2	0.7	1	3.9-9.8
	M5	5 6 12	2.5	0.8	1.2	4.9-19.6
	M6	6 7 8 9	3	1.2	1.2	4.9-29.4
	M8	8 10 12	5	2	1.5	12.7-39.2
	M10	12	8	2.5	1.5	18.6-49

Z215分隔定位柱

產品規格

Z214金色鋁合金定位柱

前裝內六角定位珠

Z206法蘭定位柱

貨號	拉柄 Knob	本體Basic structure	軸 Spindle
Z206	尼龍加玻籤 KT	鋅合金 ZD	合金剛 ST
Z206S	尼龍加玻籤 KT	鋅合金ZD	不銹鋼 SUS



產品規格



Z205 復位法蘭定位柱



貨號	拉柄 Knob	本體Basic structure	軸 Spindle
Z205	尼龍加玻籤 KT	鋅合金 ZD	合金剛 ST
Z205S	尼龍加玻籤 KT	鋅合金ZD	不銹鋼 SUS



產品規格

Z204 覆歸型定位柱

貨號	材質Material	拉柄 Knob
Z204	合金剛 ST	合金剛 ST
Z204S	不銹鋼 SUS	不銹鋼 SUS

產品規格

Z203 自鎖長型定位柱





貨號	材質Material	拉柄 Knob
Z203	合金剛 ST	合金剛 ST
Z203S	不銹鋼 SUS	不銹鋼 SUS

產品規格

Z103 塑膠頭定位珠

產品規格

2*3	3*4	4*5
5*6	6*7	8*9
10*13	12*16

Z115 不銹鋼圓頭定位珠



材質Material	球體 Ball
不銹鋼SUS	不銹鋼SUS

產品規格

貨 號	D	L	L1	d	S	荷重N
Z115	M4	10 12	2	1.6	2	4
	M4	16 20	3	1.6	2	4
	M5	10 12 16	2	2	2.5	4.8
	M5	20	3	2	2.5	4.8
	M6	12	3	2.5	3	10
	M6	20 25	4	2.5	3	10
	M6	30	5	2.5	3	10
	M8	16	3	3.1	4	10
	M8	20 25	5	3.1	4	10
	M8	30	6	3.1	4	10
	M10	20 25 30	5	3.8	5	14
	M12	30 40	5	5.5	6	16

尼龍光身定位珠

產品規格

2*2.5	2*3	3*4	4*5
5*6	6*7	8*9	10*13
12*16

不銹鋼重型牛眼萬向滾珠

產品規格

Z104 光身定位珠

產品規格

Type	d	H	D	H1
Z104-3-4	3	4	2.38	0.8
Z104-4-5	4	5	3	1
Z104-5-6	5	6	4	1.2
Z104-6-7	6	7	5	1.7
Z104-8-9	8	9	6.5	2.3
Z104-10-13	10	13	8.5	3
Z104-12-16	12	16	10	3.9

Z129 雙頭定位珠

材質Material	球體 Ball
黃銅 CU	不銹鋼SUS

產品規格

貨 號	D	L	L1	d	荷重N
Z129	3	7.3	0.8	2.5	2
	4	9	0.9	3	2.5
	5	10.8	1.2	4	3.5
	7	14	2	6	4
	8	18	2.1	6.5	6

Z130法蘭定位珠

貨號	材質Material	球體 Ball
Z130	合金剛 ST	合金剛 ST
Z131	不銹鋼 SUS	不銹鋼 SUS

產品規格

貨 號	D	L	L1	d	荷重N
Z130(鐵) Z131(不銹鋼)	M5	5	0.8	3	0.6
	M6	6	1	4	2.8
	M8	7	1.6	5	2.9
	M10	9	1.9	6.35	6.4
	M12	11.5	2.4	7.94	9
	M16	16	3.2	9.53	9.9

Z801牛眼萬向滾珠

產品規格

Type	L	L1	L2	H	H1	D	D1
Z801(鐵) Z801N(尼龍球) Z801S(不銹鋼)	47	35	27	12	15	12	4
	50	40	27	16	21	15.38	4
	58	46	30	16	21	18	5.3
	53	43	31	18	24	19	4
	70	56	43	18	30	25.4	5.5
	86	70	52	31	40	30	7
	76.5	62	65	33	46	38.1	7

把手型定位柱

Z617無頭型定位柱

產品規格

Z237焊接型定位柱

產品規格

Z-SLBLT型定位柱

M6 鍍鋅	M8 鍍鋅	M10 鍍鋅
M12 鍍鋅	M16 鍍鋅	M6 不銹鋼
M8 不銹鋼	M10 不銹鋼	M12 不銹鋼
M16 不銹鋼

產品規格



Z310精巧型定位柱

產品規格

M	牙距	B	S	D	L	L1
M6	1	4	4	16	20.5	4
M8	1.25	5	5	20	25	5
M10	1.5	6	6	24	31	7

Z128 塑膠定位珠



材質Material	球體 Ball
工程塑膠 POM	不銹鋼SUS

產品規格

貨 號	D	L	L1	d	荷重N
Z128	3	4	0.6	2.4	1.7
	4	5	0.8	3	2.5
	5	6	1	4	4.5
	6	7	1.6	5	6.5
	8	9	1.9	6.5	8
	10	13	2.4	8.5	12
	12	16	3.3	10	13

Z401 彈簧球頭定位柱

產品規格



Z604拉環旋鈕定位柱

產品規格

Z127 尼龍球定位珠

材質Material	球體 Ball
不銹鋼SUS	工程塑膠 POM

產品規格

貨 號	D	L	L1	d	S	荷重N
Z127	M3	6 8 10	0.5	1.5	1.5	0.3
	M4	8 10 12	0.7	2	2	0.6
	M5	10 12 16	0.8	2.5	2.5	1
	M6	8 13 16	1.2	3	3	1.6
	M8	16 20 25	2	5	4	2.4
	M10	16 20 25	2.5	6	5	3
	M12	20 25 30	3	8	6	3.5
	M16	25 30	4	10	8	5.7

Z105 不銹鋼定位珠

產品規格

貨 號	D	L	d	L1	荷重N
Z105	3	4	2	0.7	2-6
	4	5	3	1	3-8
	5	6	4	1.3	5-10
	6	7	5	1.5	6-12
	8	9	6.5	2.2	8-17
	10	13	8	2.7	10-22
	12	16	10	3.5	15-28

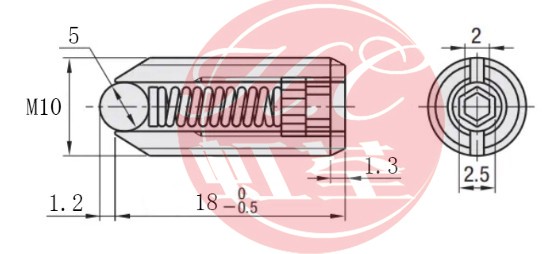

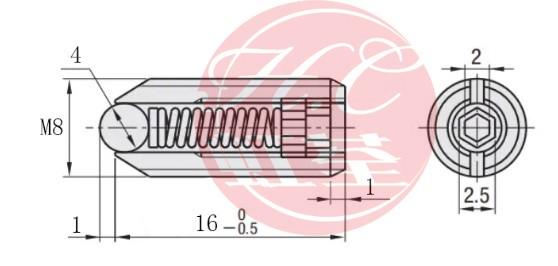

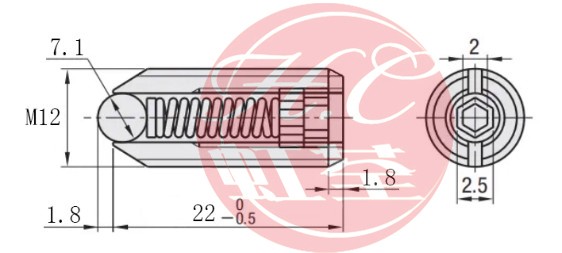

Z106(鐵) &Z107(不鏽鋼) 一字型普通定位珠



貨號	材質Material	球體 Ball
Z106	合金剛 ST	合金剛 ST
Z107	不銹鋼 SUS	不銹鋼 SUS

產品規格

貨 號	D	L	d	L1	S	荷重N
Z106(鐵) Z107(不銹鋼)	M3	7	1.5	0.5	0.5	1.5-2.9
	M4	9	2.5	0.8	1	3.9-9.8
	M5	12	3	0.8	1.2	4.9-19.6
	M6	14	3.5	0.8	1.2	9.8-29.4
	M8	16	4.5	1.2	1.5	12.7-39.2
	M10	19	6	1.3	1.5	18.6-49
	M12	22	8	1.8	2	19.6-58.8
	M16	24	10	2.5	2	29.4-98

Z108(鐵) &Z109(不鏽鋼) 內六角定位珠

貨號	材質Material	球體 Ball
Z108	合金剛 ST	合金剛 ST
Z109	不銹鋼 SUS	不銹鋼 SUS

可訂制防鬆耐落膠

產品規格

貨 號	D	L	d	L1	S	荷重N
Z108(鐵) Z109(不銹鋼)	M3	6 8 10 1214 16 20 25 30	1.5	0.5	1.5	2.45-4.45
	M4	6 8 10 12 16 18 20 25 30	2.	0.8	2	2.5-6
	M5	8 10 12 16 20 25 30 35 40	3	1.1	2.5	3-6.5
	M6	8 10 12 16 20 25 30 35 40	3.5	1.3	3.9	5.5-11.5
	M8	12 16 20 25 30 35 40	5	1.8	4	7-12.5
	M10	16 20 25 30 40	6	2.1	5	8.5-18.5
	M12	16 2025 30	8	2.8	6	20.5-39.5
	M16	30 40 50	10	3.5	8	30.5-55.5

Z126 塑膠定位珠

材質Material	球體 Ball
工程塑膠 POM	工程塑膠 POM

產品規格

貨 號	D	L	L1	d	S	荷重N
Z126	M4	9	0.8	2.3	1	0.2
	M5	12	0.8	2.8	1	0.2
	M6	13	0.8	3.2	1	0.2
	M8	15	1	4	1.2	2
	M10	16	1.2	4.8	1.5	2.5
	M12	20	1.5	7	2	2.5

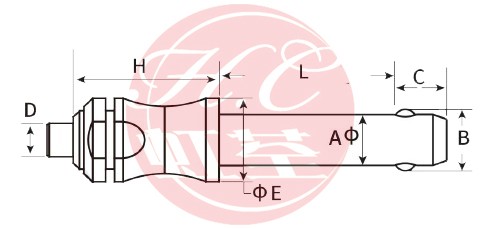

Z201 分度定位柱 / 標準卡鎖型

貨號	材質Material	拉柄 Knob
Z201	合金剛 ST	合金剛 ST
Z201S	不銹鋼 SUS	不銹鋼 SUS

產品規格

Z202 分度定位柱

貨號	材質Material	拉柄 Knob
Z202	合金剛 ST	合金剛 ST
Z202S	不銹鋼 SUS	不銹鋼 SUS

產品規格

Z301 小型旋鈕復位定位柱





貨號	本體 Material	拉柄 Knob	軸 Spindle	拉柄顏色Color
Z301	合金剛 ST	尼龍加玻籤 KT	合金剛 ST	黑 紅 藍
Z301S	不銹鋼 SUS	尼龍加玻籤 KT	不銹鋼 SUS	黑 紅 藍
Z301SS	不銹鋼 SUS	不銹鋼 SUS	不銹鋼 SUS

產品規格

Z302 旋鈕式定位柱(自鎖型)



旋 鈕Knob	本 體 Basic structure
尼龍加玻纖 KT 不銹鋼SUS	鐵  Steel 不銹鋼SUS

產品規格

Type	D	d	D1	H	H1	價格 Price
Z302	21	M8	4	26.5	5
	21	M8	5	26.5	5
	25	M10	6	34	7
	25	M10	7	34	7
