B類 門.機箱櫃把手

B101 折疊把手(鐵) Collapsible Handles(ST)

貨號	B101	B102	B103
材    質	鐵	鐵	不銹鋼
表面處理	鍍亮鉻	染黑	拋光



折疊式把手。

不用時可將把手本體倒下收起。

粗細便於握持，形狀與尺寸具有良好的可靠性及穩定性。

所有產品均附帶安裝用螺母。

安裝方法
請將安裝部的厚度設為7mm以下。

	配件：含 螺母+彈簧墊片*各2 客製化孔距最低量500PCS

產品規格

貨 號	b	L	d	H1	H
B101(鐵) B102(SUS)	6	55	M6	25	33
		60
		70
		74
		84
		90
		100
	9	90	M10	41.5	57.5
		100
		120
		130
		135
		150
		180
B103	9	90	M10	41.5	57.5
		100
		120
		135
		150



B105 弓形把手 Bow Handles

材質Material	顏色 Color
尼龍加玻璃纖維 KT	黑色 Black

產品規格

貨 號	L	a	d	H
B105	90	20	6	37
	96	21	7	40
	117	26	8.5	41
	120	25	8.5	40
	132	27	8.5	45
	150	27	8.5	45
	180	28	8.5	50

BA105 鋁合金弓形把手

材質Material	顏色 Color
鋁合金AL	黑色 Black  橘色Orange 銀色 Sliver

產品規格

Type	L	a	d	H
BA105	90	20	6.5	38
	120	24	8.5	42
	180	28	8.5	52

B107 電木把手 Bakelite Handles

材質Material	顏色 Color
電木 Bakelite	黑色 Black 紅色 Red

產品規格

Type	L	d	a	H	h	價格 Price
B107	90	M6	23	44	13
	117	M8	31	55	13
	160	M8	30	63	14
	180	M8	31	61	13
	200	M8	29	60	14
	240	M8	29	62	16
	320	M8	32	73	16
	400	M8	31	77	16

B108加強型弓型把手





材質Material	顏色 Color
尼龍加玻籤KT	黑色 Black

產品規格

貨 號	L	a	D	H
B108	120	24	8.5	40
	160	29	8.5	50
	180	29	8.5	50

B109塑膠U形把手孔距132

B110方形把手

材質	顏色
B110鋁 BS110不銹鋼	黑色 銀色 拋光

產品規格

貨 號	L	a	d	H	h
B110	100	19	5	26	4.5
	120	21	5	40	4.5
	150	26	6	50	4.5
	180	28	8	50	4.5

B111 塑膠把手 ABS Handles

材質Material	顏色 Color
塑膠 ABS	黑色 Black 白色 White(訂製)

產品規格

貨 號	L	a	d	H
B111	75	10	∮3	22
	96	10	∮3	22







B112 不銹鋼”U”型把手

材質Material	顏色 Color
不銹鋼 SUS304	拋光Polished



可客製化孔距高度最低量500PCS


產品規格

貨 號	a	L	d	H	h
B112	6	25	M3	24	5
		42	M3	22	5
	8	60	M4	32	10
		80	M4	32	10
		90	M4	32	10
		100	M4	32	10
		128	M4	32	10
	10	96	M4	32	10
		100	M5	40	10
		120	M5	40	10
		160	M4	35	10
		192	M4	35	10
		224	M4	35	10
		256	M4	35	10
		288	M4	35	10
		320	M4	35	10



貨 號	L	a	D	h	H
	150	16	M8	14	50
	160	16	M8	14	60
	200	16	M8	14	60
	250	16	M8	14	60
	300	16	M8	14	60
	350	20	M8	14	70
	400	20	M8	14	70
	500	20	M8	14	70

B113 四彎把手

貨 號	材質Material	顏色 Color
B113	鐵 ST	鍍鉻 CR
B113s	不銹鋼 SUS	拋光Polished

產品規格

貨 號	a	L	d	H	h
B113 B113S	10	48	M5	47	13
	10	66	M5	47	13
	10	88	M5	47	13
	10	100	M5	47	13
	10	110	M5	47	13
	10	120	M5	47	13
	10	125	M5	47	13
	10	160	M5	47	13

B115 外牙U型把手

材質Material	顏色 Color
不銹鋼 SUS	拋光Polished

產品規格

貨 號	a	L	d	H	I
B115	8	90	M6	40	15
	8	100	M6	40	15
	8	120	M6	40	15
	8	135	M6	40	15
	8	150	M6	40	15

B116 上鎖式塑料把手

材質Material	顏色 Color
酚醛樹脂	黑色 Black

產品規格

貨 號	a	L	d	H	h
B116	20	90	6.5	50	13.5
	20	114	6.5	50	13.5
	20	120	8.5	60	15.5
	20	140	8.5	60	15.5
	20	160	8.5	60	15.5
	20	180	8.5	60	15.5
	20	200	8.5	60	15.5

B117 下鎖式塑料把手

材質Material	顏色 Color
尼龍加波籤KT	黑色 Black 白色White 紅色 Red 橘色Orange

產品規格

貨 號	a	L	d	H	h
B117	26	105	M6	37	9
	26	110	M8	40	9
	26	117	M8	40	9

B127 側裝形把手

產品規格

B128 雙安裝孔把手

產品規格

B130不銹鋼支座型四灣把手

產品規格

B131 支座U形把手90

產品規格

B133几字形把手

B135 內牙板用把手(替代HHDS.HHDSW.HHDSA.HHDSS)

材質	表面處理
塑膠PC(P)	黑(B)
	白(W)
鋁合金(A)	黑(B)
	銀(S)
不鏽鋼304(S)	拋光

產品規格

單位：ｍｍ

塑膠黑色系列B135PB
產品型號	孔距(L)	M*L2	L1	H	H1	D
B135PB-90	90	M6*8	110	32	24	13
B135PB-104	104		127	37	27.7	16
B135PB-122	122		149	43.3	32.5	19
塑膠白色系列B135PW
產品型號	孔距(L)	M*L2	L1	H	H1	D
B135PW-90	90	M6*8	110	32	24	13
B135PW-104	104		127	37	27.7	16
B135PW-122	122		149	43.3	32.5	19
鋁合金黑色系列B135AB
產品型號	孔距(L)	M*L2	L1	H	H1	D
B135AB-90	90	M6*8	110	32	24	13
B135AB-104	104		127	37	27.7	16
B135AB-122	122		149	43.3	32.5	19
鋁合金銀色系列B135AS
產品型號	孔距(L)	M*L2	L1	H	H1	D
B135AS-90	90	M6*8	110	32	24	13
B135AS-104	104		127	37	27.7	16
B135AS-122	122		149	43.3	32.5	19
不鏽鋼304拋光系列B135S
產品型號	孔距(L)	M*L2	L1	H	H1	D
B135S-90	90	M6*8	110	32	24	13
B135S-104	104		127	37	27.7	16
B135S-122	122		149	43.3	32.5	19

B604 外牙銹鋼包膠把手

產品規格

B605 不銹鋼U型包膠把手

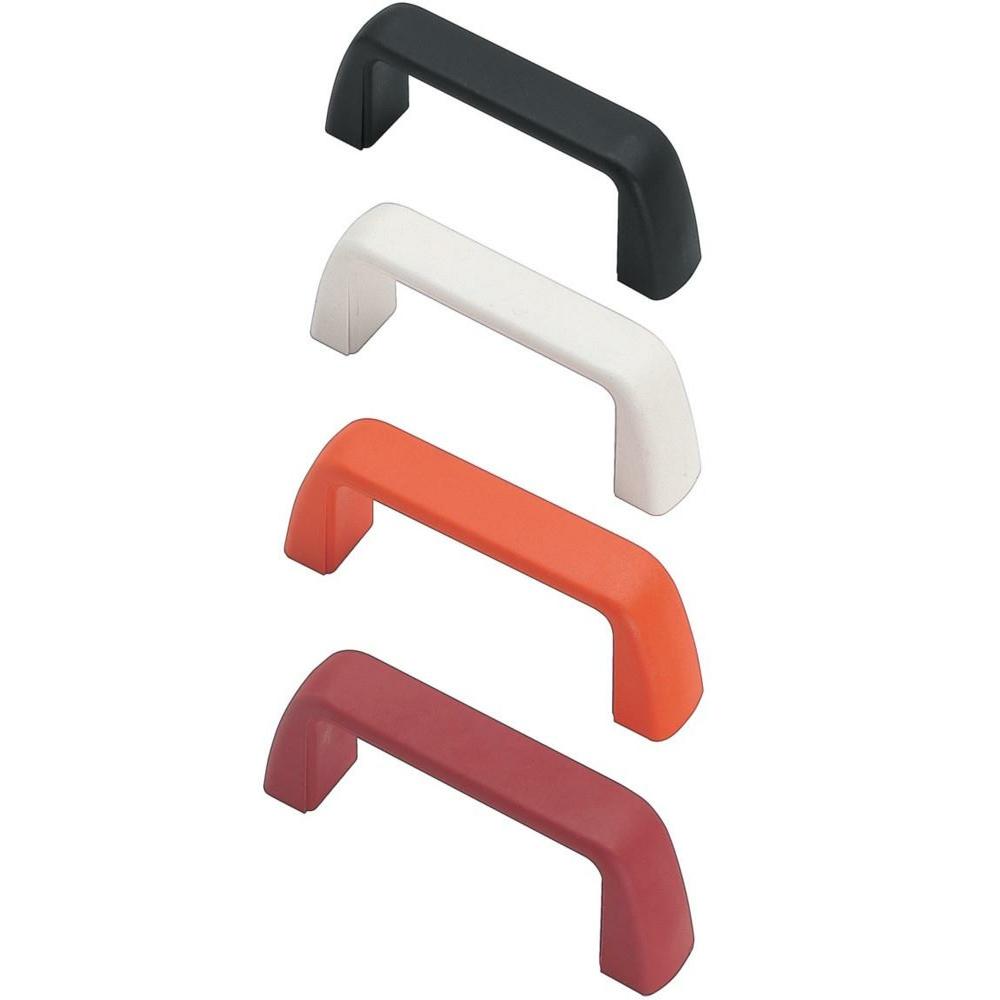

尼龍下瑣式把手

B301 鋁合金”U"型把手 Aluminum "U" shaped handle

材質Material	顏色 Color
鋁合金 Aluminum	陽極噴砂銀 Anodized Silver(AS) 陽極噴砂黑 Anodized Black(AB) 陽極噴砂紅 Anodized Red(AR)

產品規格

BS301鋁合金”U"型把手

材質Material	顏色 Color
鋁合金 AL	陽極噴砂黑 Black 陽極噴砂銀 Silver

產品規格

貨 號	a	L	d	H	h
BS301	16	32	M5	38	10
	16	64	M5	38	10
	16	75	M5	38	10
	16	100	M5	38	10
	16	114	M5	49	10
	16	125	M5	38	10
	16	152	M5	49	10

B302不銹鋼U型把手

材質Material	顏色 Color
不銹鋼 SUS	拋光Polished

產品規格

貨 號	a	L	d	H	h
B302	16	68	M5	38	10
		100	M5	38	10
		125	M5	38	10
		150	M5	38	10
	20	100	M6	47	10
		112	M6	49	10
		120	M6	51	10
		128	M6	51	10
		160	M6	51	10
	26	112	M8	53	12
		120	M8	55	12
		128	M8	55	12
		160	M8	57	12
		180	M8	57	12
		192	M8	57	12
		300	M8	57	12
		350	M8	57	12
		400	M8	57	12

B304 塑膠包覆鋁合金把手 Plastic-Coated Handles

材質Material	顏色 Color
鋁合金 AL+ 塑膠包覆Plstic Coated	黑色 Black



橡膠 ( 耐熱120度,另有ROHS材質B303R)
訂製品



產品規格

貨 號	a	L	d	H	h
B304	20	100	M6	52	12
	20	112	M6	52	12
	20	120	M6	52	12
	20	128	M6	52	12
	20	160	M6	52	12
	26	112	M8	56	12
	26	120	M8	56	12
	26	128	M8	56	12
	26	180	M8	56	12
	26	192	M8	56	12

B308 上鎖式把手 Lockable Handle

材質Material	顏色 Color
鋁合金 Aluminum	陽極噴砂銀 Anodized Silver(AS) 陽極噴砂黑 Anodized Black(AB)

產品規格

貨 號	a	L	d	H	h
B308	26	100	6.3	47	17
	26	116	6.3	53	17
	26	132	6.3	55	17
	26	150	6.3	67	17
	26	164	6.3	57	17
	26	196	6.3	57	17

B310 下鎖式斜角把手

材質Material	顏色 Color
鋁合金 AL	陽極噴砂黑 Black

產品規格

貨 號	a	L	d	H	h
B310	20	112	M6	48	10
		114	M6	41	10
		128	M6	48	10
		152	M6	41	10
		203	M6	41	10
	26	128	M8	54	12
		160	M8	54	12

B309 八字型鋁合金把手

材質Material	顏色 Color
鋁合金 AL	陽極噴砂黑 Black 陽極噴砂銀 Silver

產品規格

貨 號	a	L	d	H	h
B309	19	90	5.3	41	5
	20	93.5	6.5	44	5
	26	130	8.5	57	5

B309 圓管型把手 Tube typeHandles

材質Material	表面處理 Surface Treatment
鋁合金 Aluminum	陽極噴砂銀 Anodized Silver(AS) 陽極噴砂黑 Anodized Black(AB)



產品規格





Type	L	d	a	H	h	價格Price
B309	96	M4	10	31	12
	128	M4	10	31	12
	160	M4	10	31	12
	192	M4	10	31	12
	150	M6	19	60	12
	170	M6	19	60	12
	190	M6	19	60	12
	203	M6	19	60	12

B311 上鎖式斜角把手

材質Material	顏色 Color
鋁合金 AL	陽極噴砂黑 Black

產品規格

貨 號	a	L	d	H	h
B311	20	112	6	48	10
	20	128	6	48	10
	26	128	8	54	12
	26	160	8	54	12

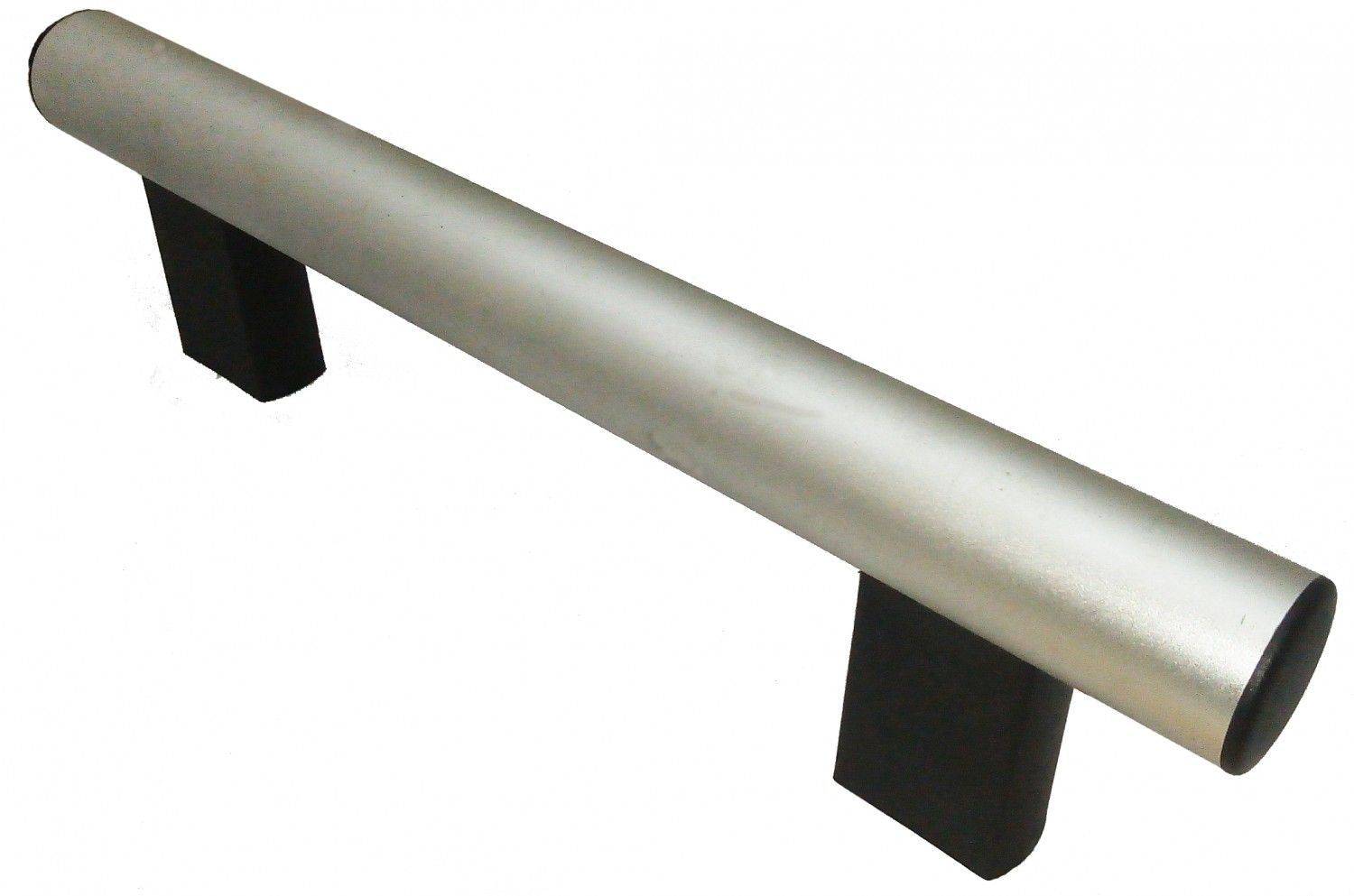

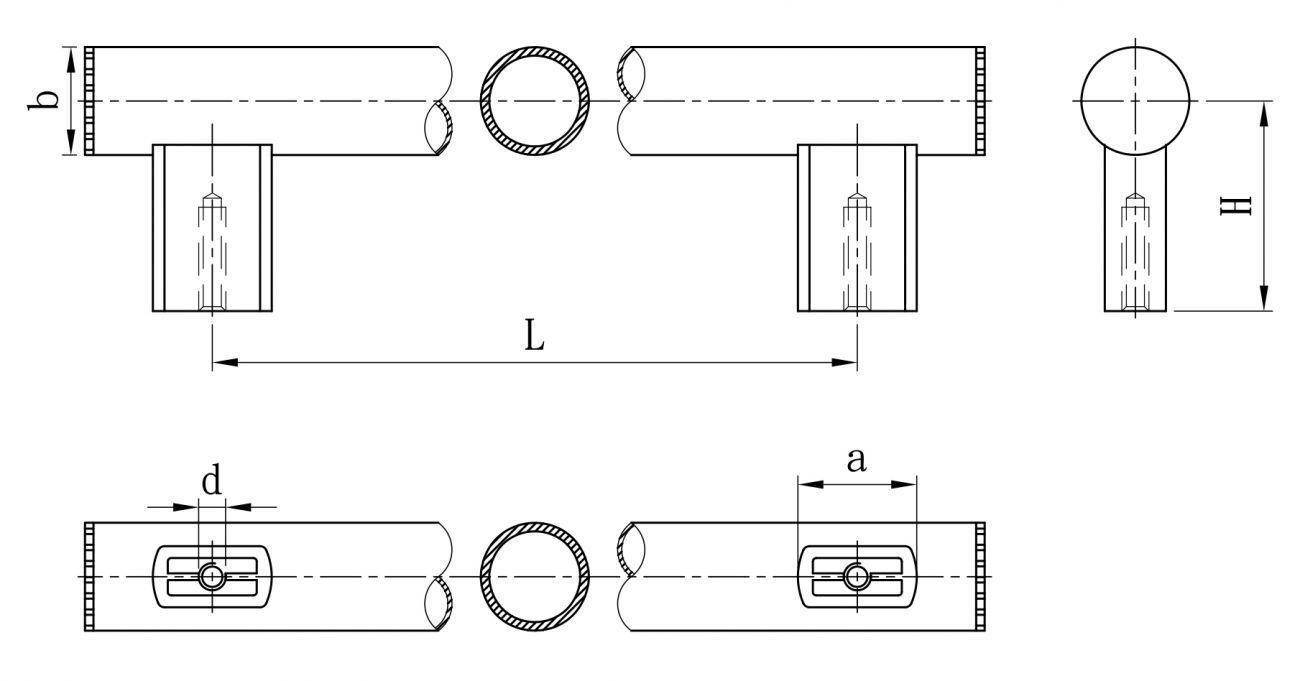

B401 鋁合金管型把手 Aluminum Tubular Handles





材質Material	表面處理 Surface Treatment
鋁合金 Aluminum	陽極噴砂銀 Anodized Silver(AS)

產品規格



貨 號	L	d	b	H	a
B401	200	M8	30	61	35
	250	M8	30	61	35
	300	M8	30	61	35
	400	M8	30	61	35
	500	M8	30	61	35

B403不鏽鋼支座管型把手

材質Material	顏色 Color
不銹鋼 SUS	拋光Polished

產品規格

貨 號	L	d	b	H
B403	200	M10	32	80
	250	M10	32	80
	300	M10	32	80
	400	M10	32	80
	500	M10	32	80

B405 橢圓管把手

材質Material	顏色 Color
鋁合金 AL	陽極噴砂銀 Silver

產品規格

貨 號	L	d	b	H
B405	200	8.5	33.5	64
	250	8.5	33.5	64
	300	8.5	33.5	64
	400	8.5	33.5	64
	500	8.5	33.5	64
	600	8.5	33.5	64
	650	8.5	33.5	64

B406 鋁合金上鎖把手 Aluminum Handles

把  手			把 手 座			螺 絲.帽
材 質	顏 色	處 理	材 質	顏 色	處 理	SUS 304
鋁合金	銀色 .黑色	陽 極	塑 膠	黑 色	-	M5

產品規格



Type	L	d	H	b	a	價格 Price
B406	65	M5	35	9	12
	75	M5	35	9	12
	90	M5	35	9	12
	100	M5	35	9	12
	125	M5	35	9	12
	150	M5	35	9	12
	180	M5	35	9	12
	235	M5	35	9	12

B407 方管型把手

材質Material	顏色 Color
鋁合金 AL	陽極噴砂銀 Silver

產品規格

貨 號	L	d	b	H
B407
	150	8.5	23	56
	180	8.5	23	56
	200	8.5	23	56
	300	8.5	23	56
	400	8.5	23	56
	500	8.5	23	56

B408上蓋管型把手手

圓管Round Tube	支座 Seat	蓋子Cap
鋁合金 AL	尼龍加波籤KT	尼龍加波籤KT

產品規格

貨 號	b	L	d	H
B408	25	180	9	67
	25	200	9	67
	25	300	9	67
	25	400	9	67
	25	500	9	67
	35	200	11	85
	35	300	11	85
	35	400	11	85
	35	500	11	85
	35	600	11	85
	35	700	11	85
	35	800	11	85

B501 不鏽鋼弧形把手

圓管Round Tube	支座 Seat	蓋子Cap
不銹鋼 SUS	不銹鋼 SUS	尼龍加波籤KT



孔距總長 可接單訂做
管料20pcs為單位

產品規格



貨 號	L1	L	d	H	a
B501	350	260	M8	80	25
	480	380	M8	80	32
	650	500	M8	100	32
	800	600	M8	100	32
	940	700	M8	100	32

B601內牙式摺疊把手

貨 號	材質Material	顏色 Color
B601	鐵 ST	鍍鉻 CR
B601S	不銹鋼 SUS	拋光Polished

產品規格

貨 號	L	貨 號	L
B601	55	B601S	55
	60		60
	90		90
	100		100
	122		122

B602可折式把手



材質Material	顏色 Color
不銹鋼 SUS	拋光Polished

產品規格

貨 號	L
B602	138
	158
	180
	218

B603 塑膠包覆摺疊把手

貨 號	材質Material	顏色 Color
B603	鐵 ST	鍍鉻 CR
B603S	不銹鋼 SUS	拋光Polished

產品規格

貨 號	L	貨 號	L
B603	100	B603S	100
	120		120

B703承重把手



材質Material	顏色 Color
不銹鋼 SUS	拋光Polished

產品規格

貨 號	L	d	W	H
B703	105	5.5	20	29
	115	5.5	20	30
	125	5.5	20	31

B704 實心把手



材質Material	顏色 Color
不銹鋼 SUS	拋光Polished

產品規格

貨 號	L	d	W	H
B704	80	4.5	18	32
	100	4.5	18	32
	120	4.5	18	32
	150	6.5	22	46
	180	6.5	22	46
	200	6.5	22	46

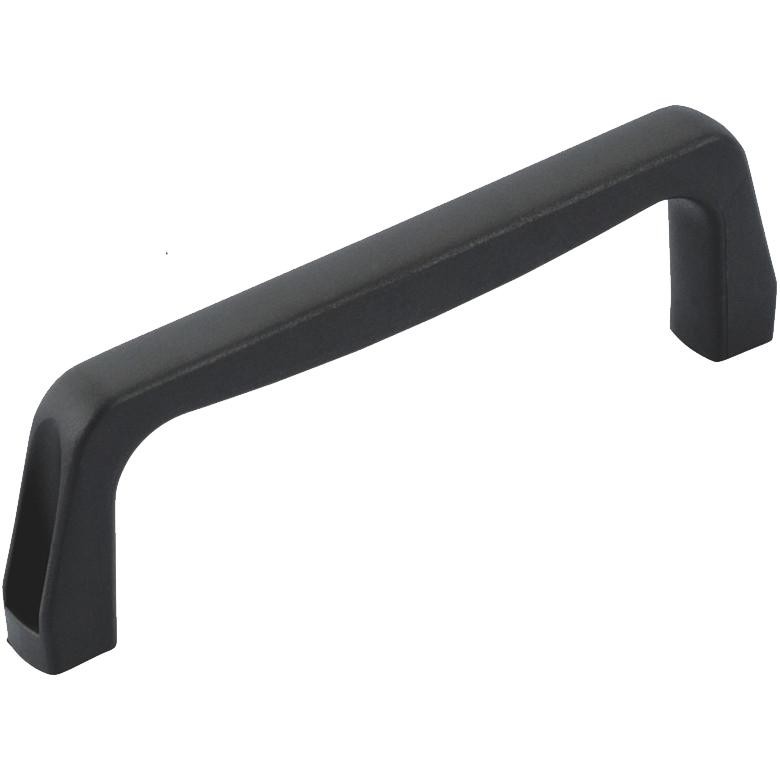

尼龍上鎖式把手

支座型摺疊把手

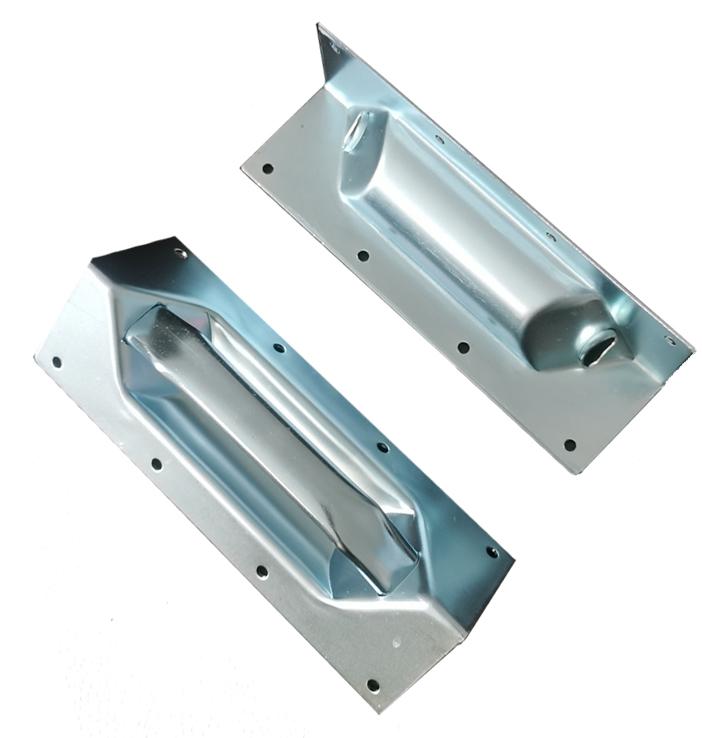

設備箱把手
