A類 把手殼(內牙及外牙)

A101 電木球型旋鈕 Ball knobs

把手 Hand	軸 Spindle	顏色 Color
電木Bakelite	銅CU	黑色 Black 紅色 Red



產品規格



顏色：黑色．紅色．黃色．藍色．橘色
可以訂製，歡迎洽詢

貨 號	D	d	h	H
公 制
A101	16	M3	6	15
		M4	8
		M5	10
	20	M5	10	18
		M6	12
	25	M6	12	22.5
		M8	12
	30	M8	12	28
	32	M8	20	29
		M10	20
	35	M10	20	32.5
	40	M8	20	37
		M10	20
		M12	25
		M14	25
	50	M16	25	46



A102 不銹鋼球型旋鈕

本體

不銹鋼

產品規格

A190香菇型旋鈕





把手 Hand	軸 Spindle	顏色 Color
電木Bakelite	電木  Bakelite	黑色 Black

產品規格

貨 號	D	d	L	h
A190	16	M5	16	10
	20	M4 M5 M6	20	12
	25	M6 M8	25	16
	32	M8 M10	32	20
	40	M8 M10	40	25

A201 長珠把手殼



把手 Hand	軸 Spindle	顏色 Color
電木Bakelite	電木  Bakelite	黑色 Black

產品規格



貨 號	D	d	L	h
A201	23	M8	65	30
	25	M10	80	45
	28	M12	100	45
	33	M16	112	55

A202錐形把手殼



把手 Hand	軸 Spindle	顏色 Color
電木Bakelite	電木  Bakelite	黑色 Black 紅色 Red

產品規格

.

貨 號	D	d	L	h
A202	15	M6	20	12
	20	M8	25	16
	25	M10	32	20
	32	M12	40	25
	35	M16	45	28

A203橢圓形把手殼



把手 Hand	軸 Spindle	顏色 Color
電木Bakelite	銅CU	黑色 Black

產品規格

A204空長珠把手殼

把手 Hand	軸 Spindle	顏色 Color
電木Bakelite	電木  Bakelite	黑色 Black

產品規格

貨 號	D	d	L	h	d 1
A204	14	M5	32	20	7
	16	M6	35	25	9
	18	M8	40	32	12
	22	M10	50	40	13
	26	M12	60	50	18
	30	M16	70	55	22





A206長橢圓把手殼



把手 Hand	軸 Spindle	顏色 Color
電木Bakelite	電木  Bakelite	黑色 Black

產品規格

貨 號	D	d	L	h
A206	25	M6	42	12
	25	M8	42	16
	26	M10	69	20
	35	M10	80	20

A302 304不鏽鋼球型把手(外螺牙)

材       質：不鏽鋼
表面處理：拋亮光
產品編號：A302-直徑-牙徑-長度

＊本產品為現做產品，不退換貨，下單請確認規格，需大量請先購買樣品確認．

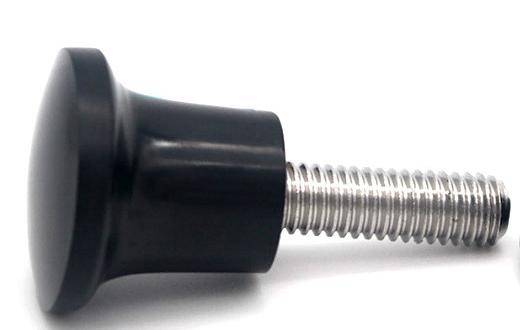

A310香菇型旋鈕外牙





把手 Hand	軸 Spindle	顏色 Color
電木Bakelite	鐵鍍鋅Zinced	黑色 Black

產品規格

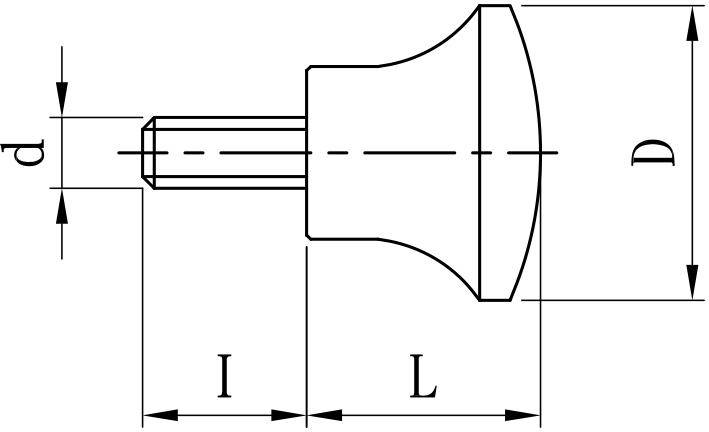

貨 號	D	d	I	L
A301	16	M5	6	16
	20	M4 M5 M6	10	20
	25	M6 M8	15	25
	32	M8 M10	15	32
	40	M8 M10	18	40

A391 鍍鉻蘑菇型把手(外螺牙)

材    質：鐵
表面處理：鍍鉻
產品編號：A391-直徑-牙徑

產品規格





直徑(D)	螺牙(M)	H	D1	L
16	5	16	10	6
20	6	20	12	8
25	8	25	16	10
32	10	32	20	12
40	12	40	25	16

A401 旋轉球型旋鈕



把手 Hand	軸 Spindle	顏色 Color
電木Bakelite	鐵鍍鋅Zinced	黑色 Black

產品規格

貨 號	D	d	I	H	S
A401	35	M8	15	32	4X4
	40	M10	18	36	5X5
	50	M10	18	46	5X5
	50	M12	20	46	6X6
